自動車フロントバンパーボディ射出成形金型

自動車フロントバンパーボディ射出成形金型は、自動車外装部品の核となる装置であり、車両のフロント保護コンポーネントの製造に使用されます。金属プレス部品から軽量樹脂部品へ進化しました。 SIKAIDA 金型は高度な設計能力と製造能力を統合し、工場プロセス全体を通じて厳格な品質管理を行っており、安定した耐久性のある製品を保証します。

製品詳細

1. 製品の構造と機能

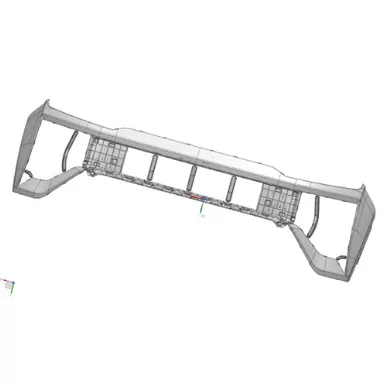

この自動車用フロント バンパー ボディ射出成形金型は、フロント バンパー カバーの製造に使用されます。樹脂製バンパーは、外板、緩衝材、鋼製クロスビームで構成されています。外部パーティング (可視パーティング ライン) と内部パーティング (非表示パーティング ライン、中高級車に適しています) の 2 つのパーティング ライン タイプを用意しています。主な機能には、衝突保護、コンポーネントの取り付け、換気、装飾、歩行者保護が含まれます。

2. 材料の適用

バンパーはPP+EPDM+TD20システムを採用しており、PPを基材とし、EPDMで弾性を高め、TD20で剛性を強化しています。この材料は軽量で、耐衝撃性、耐候性があり、加工が容易で、コスト効率が高く、リサイクル可能であり、生産および環境保護の要件を満たしています。

3. 製品仕様と精度

自動車用フロントバンパーボディ射出成形金型の一般的な寸法は約 2000mm × 800mm × 700mm、平均肉厚は 3.0mm、重量は 4 ～ 5 kg です。寸法精度は±0.05mm、表面仕上げRa≦0.4μm、組立クリアランス0.5～1mm、内部パーティングライン高低差≦0.05mmです。

製品の特長と用途

1. 金型構造の特徴

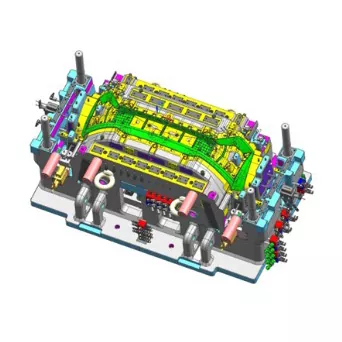

自動車用フロントバンパーボディ射出成形金型は、統合された可動金型と固定金型の設計を採用しています。モールドベースは QT500 材料で作られ、キャビティ/コアは P20 または 718 鋼で作られています。パーティング面を最適化し、内部のパーティングラインを隠すことができます。多点ホットランナーゲートシステム、複合冷却システム、エジェクターブロックシステム、安定したコア引き込み機構を搭載し、性能と加工のしやすさを両立させています。

2. アプリケーションの利点

自動車用フロントバンパーボディ射出成形金型は GB17354-1998 規格に準拠し、低速衝突時に車両を保護します。金属バンパーよりも 40% 以上軽く、燃費が向上します。高い設計自由度、強力な機能統合、優れた耐候性、長寿命を実現します。

3. 代表的な用途

さまざまな乗用車に広く使用されています。エコノミーカーはコストを優先し、外部パーティング ラインと PP+EPDM+T15 材料を使用します。中級から高級車は美観を優先し、内部パーティング ラインと PP+EPDM+TD20 素材を使用します。新エネルギー車は軽量化とインテリジェント機能を優先します。 SUV と MPV は空力とオフロード性能を優先します。

製造工程

1. 金型設計

製品構造解析と MOLDFLOW モールドフロー シミュレーションの最適化を通じて、パーティング ライン、ゲート、冷却などのコア機構の詳細な設計が実行され、科学的な設計が保証されます。

2.金型の製作

QT500 モールドベースと P20/718H キャビティ/コア材料が使用されます。精密機械加工、窒化熱処理、鏡面研磨により金型品質を確保。

3. 射出成形

材料は80〜100℃で2〜4時間乾燥され、仕様に従って射出成形されます（成形サイクル10〜15秒）。成形後はゲート除去、検査、梱包を行い、必要に応じて表面処理を行います。

4. 品質管理

全工程の品質管理により、製品の外観に欠陥がなく、寸法が図面に準拠し、性能が基準を満たし、複数の性能テストに合格していることが保証されます。

開発傾向:

1. 材料技術

自動車フロントバンパーボディの射出成形材料は、軽量化（複合材料）、高性能、環境配慮（リサイクル可能）、インテリジェント運転をサポートするインテリジェンス（スマートマテリアル）を目指して開発が進められています。

2. 金型技術

The widespread adoption of internal parting lines, multi-point hot runners, and conformal cooling technologies improves mold automation and intelligence, shortening cycles and increasing efficiency.

3. 業界動向

業界の需要が増加し、業界の集中が高まり、デジタルトランスフォーメーションが深化し、テクノロジーがロボット工学などの分野にまで拡大しています。
