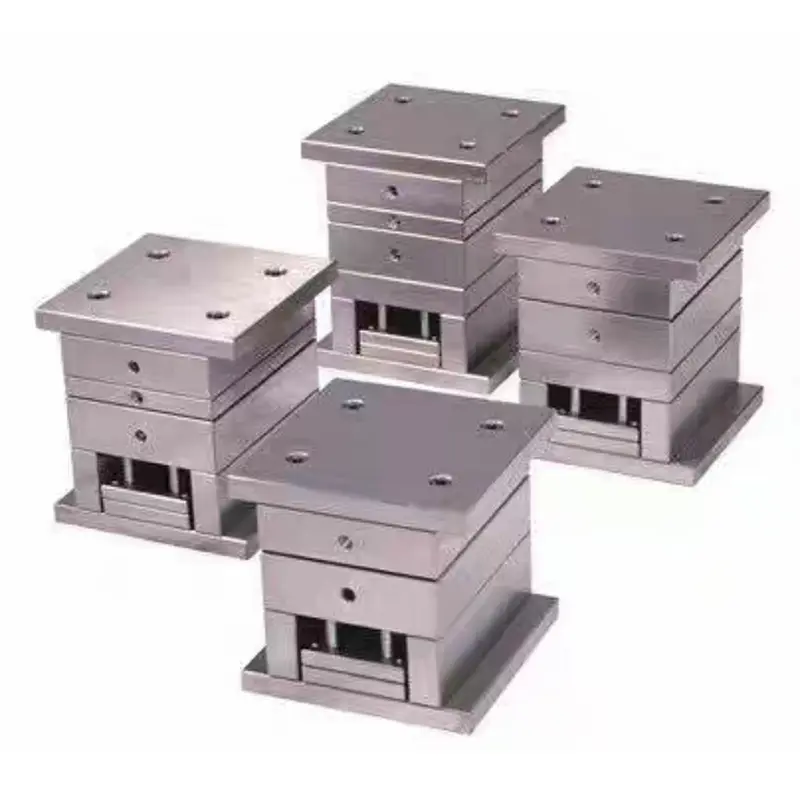

中国の専門メーカーによるカスタマイズされた標準精密モールドベース

シカイダ標準精密モールドベースは、金型製造業界で広く使用されている基本的なプロセス装置です。金型の「骨格」として、成形コンポーネント、ガイド機構、突き出しシステムを固定およびサポートするために使用されます。 SIKAIDAは中国に自社工場を持つ専門メーカーとして、コスト効率の高い標準精密金型ベースを提供し、信頼できるサプライヤーとして世界中のお客様の多様なニーズにお応えすることに尽力しています。

これら標準精密モールドベース従来の公差基準（寸法公差±0.1～1mm、平面度≦0.02mm/m）を採用し、経済的利点、多用途性、短納期を兼ね備えています。固定金型ベースプレートと移動金型プレートなどの標準化されたコンポーネントで構成されます。以下に詳細な分類を示します。

金型の種類による分類

1. 射出成形用金型ベース

- 2 プレート金型ベース (単一パーティング面): SIKAIDA で最も広く使用されている標準精密射出成形金型ベース。シンプルな構造で低コスト、短納期が特徴で、日用品のシェルや家電製品の部品、プラスチック玩具など、ほとんどの射出成形品に適しています。単一の分割面設計により、加工および組立プロセスが簡素化され、生産効率が向上します。

・3プレートダイセット（ナローゲート）：2プレートダイセットに比べてプッシュプレートが追加され、若干構造が複雑になりますが、汎用性が高くなります。自動ゲート取り外しが必要な小型精密部品（小型プラスチック部品や精密日用品など）に適しています。二重の分割面により、ゲートと製品を自動的に分離できるため、製品の表面品質が保証されます。

2. スタンピングダイセット

- リアガイドピラースタンピングダイセット: 供給が容易な広い操作面を提供し、手動操作に適しています。主にファスナー、キッチン用品、金物工具などの小～中型のプレス部品に使用されます。これは、SIKAIDA の標準製品ラインで最も一般的に使用されるスタンピング ダイセット タイプの 1 つです。

・センターガイドピラープレス金型セット：ガイド機構がセンターの両側にあるため、リアガイドピラータイプに比べてガイド精度に優れています。高いガイド精度が要求されるプレス部品（精密な金物部品や適度な寸法の小型プレス部品など）に適しています。

構造組成による分類

シカイダS 標準精密モールドベースは標準化された構造設計を採用しており、すべてのコンポーネントは量産されています。これにより、生産コストを削減しながら、製品の安定した品質が保証されます。標準構成は、明確に定義された機能と緊密な統合を備えた 4 つの主要システムで構成されています。

1. テンプレートシリーズ

パネル、固定テンプレート（A プレート）、移動テンプレート（B プレート）、角鉄（C プレート）などのモールド ベースの主要コンポーネントは、すべて 45# の高品質炭素構造用鋼または低合金鋼で作られています。熱処理後の硬度は240～270HBに達し、総合的な機械的性質と被削性が優れています。重要なテンプレートは P20 プリハードン鋼で作ることができ、性能と経済性のバランスを保ちます。

2. ガイドシステム

主にガイドピラーとガイドスリーブで構成され、クリアランス0.02～0.04mmのスライドガイドを採用しています。ガイド ピラーとガイド スリーブの穴は H7 精度で加工されており、柔軟で詰まりのない動きを保証します。これは金型の開閉に正確なガイドを提供し、金型ベースの基本精度を確保するために非常に重要です。

3. 排出システム

リセットロッドと突き出しガイドピン・スリーブから構成され、金型キャビティから成形品を突き出すシステムです。標準化された設計により、安定した信頼性の高い排出を保証し、製品の変形や損傷を防ぎ、さまざまな製品タイプの排出要件に適応します。

4. 固定および位置決めシステム

金型ベースのコンポーネントを固定するための高強度ボルトと位置決めピンが含まれており、金型稼働中の全体的な構造の安定性を確保します。ファスナーと位置決めピンの標準化された選択により、優れた互換性が確保され、将来のメンテナンスや交換が容易になります。

シカイダ のさまざまな標準精密モールドベースには用途の境界が明確に定義されており、お客様は製品タイプ、精度要件、市場地域に基づいて適切なモデルを選択できます。 SIKAIDA標準の精密モールドベースはすべて10万～50万サイクルの金型寿命を持ち、大規模工業生産のニーズに応え、お客様の効率的な生産をサポートします。

中国の専門メーカーおよびサプライヤーとして、SIKAIDA は標準仕様の豊富な在庫を提供するだけでなく、非標準のカスタマイズサービスも引き受けます。お客様の図面に基づいて二次モールドベースを設計し、さまざまな業界の個別のニーズに対応します。
