自動車エンジンコンパートメント組立用プレス金型

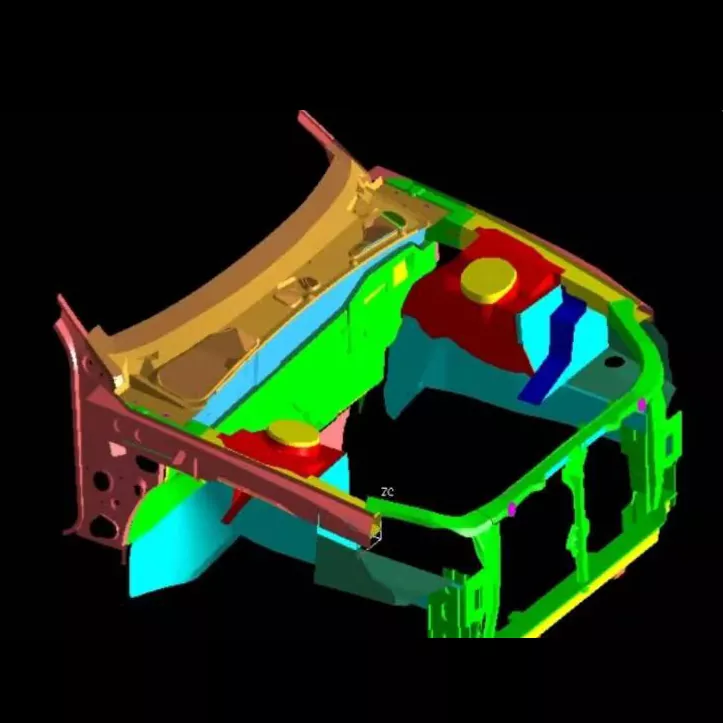

自動車のエンジン コンパートメント アセンブリは、自動車パワートレインの中核となる耐荷重コンポーネントであり、そのプレス金型の製造レベルは最高レベルの自動車プレス金型技術を表しています。 SIKAIDA 自動車エンジン コンパートメント アセンブリ スタンピング金型は単一の金型ではなく、エンジン コンパートメントのメイン フレームとボディ パネルに板金を打ち抜くために使用される完全な金型システムです。これらのコンポーネントは、溶接またはボルト締めによって完全なエンジン コンパートメントに組み立てられます。

製品の主な機能

1. 大型化と複雑な構造

自動車のエンジン コンパートメント アセンブリのスタンピング 金型はサイズが大きく (通常、長さは 1.2 メートル以上、幅は 0.8 メートル以上)、複雑なキャビティ構造を備えています。取り付け穴、補強リブ、折り曲げエッジを形成し、深絞り、成形、トリミング、パンチングなどの複数のワークステーションを統合する必要があります。

2. 超高精度・高強度

自動車の重要安全部品であるプレス部品の寸法精度は±0.05mm以内に管理されており、割れやシワなどの表面欠陥はありません。高品質の金型鋼と精密な熱処理プロセスにより、金型の高強度、高硬度、耐摩耗性が確保されています。

3. マルチプロセスの統合

順送または連続金型構造を使用して、深絞り、トリミング、パンチング、フランジ加工、成形などの複数のプロセスを統合し、自動化された量産をサポートします。

4. 精密ガイドおよびアンロードシステム

精密なガイド、アンロード、および排出機構は、プレス部品の複雑なアンダーカットや負の角度に合わせて設計されており、均一な材料の流れを保証し、成形欠陥を軽減します。

5. 温度と潤滑の管理

一部のモデルには加熱/冷却温度制御システムと高効率潤滑システムが装備されており、摩擦を低減し、金型寿命を延ばし、高級材料のプレス品質を保証します。

応用分野

1. 乗用車の製造

フロントバルクヘッド、フェンダー、ファイアウォール、エンジンフードの内側および外側パネルなどのコアボディ構造コンポーネントを製造し、構造的なサポートと保護を提供します。

2. 新エネルギー自動車

自動車エンジン コンパートメント組立スタンピング金型は、新エネルギー車のエンジン コンパートメントのレイアウト調整要件に適合し、アルミニウム合金や高張力鋼などの軽量材料に最適化され、より高い精度の要件を満たします。

3. 商用車の製造

トラックやバスなどの商用車の大規模かつ複雑なエンジンルーム要件に適応し、超大型板金の重成形にも対応できます。

製造工程

1. 製品分析とプロセス設計

AutoForm や Dynaform などの CAE ソフトウェアを使用して、スタンピング成形性解析、ひび割れやしわなどの問題の予測と解決、プロセス パラメーターの最適化を行います。

2. 金型設計

自動車エンジン コンパートメント アセンブリのスタンピング金型は、UG、CATIA、AutoCAD などのソフトウェアを使用してフル 3D で設計され、各コンポーネントを改良して強度、剛性、寿命、生産効率のバランスをとります。

3. 材料の選択

- ベース材質: 45#、50# 炭素構造用鋼

- 作動部品: Cr12MoV、Cr12、およびその他の工具鋼。大量生産の場合は、スチール結合超硬合金または粉末冶金材料を使用できます。

4. 精密加工

- 粗加工: 大型ガントリーフライス盤またはマシニングセンターを使用して余分な材料を除去します。

- 仕上げ加工：高精度CNCマシニングセンター、低速ワイヤー放電加工。

・特殊加工：複雑な表面の放電加工、Ra≦0.4μmまで研磨。

・熱処理：焼入れ、焼き戻し、窒化等を行い、硬度や耐摩耗性を向上させます。

5. 組み立てとT0試作金型

組み立て後、プレス装置に金型を取り付けてプレス成形品が規格を満たすまで圧力やストロークなどのパラメータを調整しながら試作します。

開発動向

1. 超大型一体成形：2000トン以上のプレス設備に対応し、部品点数と溶接工程を削減します。

2.軽量材料成形：アルミニウム合金や高張力鋼などの材料に最適化され、スプリングバックの問題を改善します。

3. インテリジェントな製造とデジタル化: CAE 解析、3D プリンティング、デジタル ツインなどのテクノロジーを統合して、開発サイクルを短縮します。

4. マルチステーション自動生産：板金投入から完成品出力まで完全自動化を実現し、効率と一貫性を向上させます。

よくある質問

Q1: 自動車のエンジン コンパートメント アセンブリのプレス金型には通常どのような材料が使用されますか?

A1: 金型ベースには高品質炭素構造用鋼(45#、50#など)が使用され、作動部品には高炭素高クロム工具鋼(Cr12MoV、Cr12など)、高速度鋼(W6Mo5Cr4V2など)、または超硬合金が使用されます。大量生産の場合は、金型の高強度、高硬度、耐摩耗性を確保するために、スチール結合超硬合金または粉末冶金材料を使用できます。

Q2: 自動車エンジンコンパートメント組立用プレス金型の生産サイクルはどれくらいですか?

A2: 自動車のエンジンルームアセンブリのプレス金型は、技術、経験、職人技の集大成です。開発サイクルは長く (通常 8 ～ 15 か月)、費用がかかる (数百万元から数千万元に達する) ため、金型製造会社の総合力を示す重要な指標となっています。複雑さが増すほど、サイクルは長くなります。インテリジェント製造とデジタル技術の適用により、開発サイクルは徐々に短縮されています。
