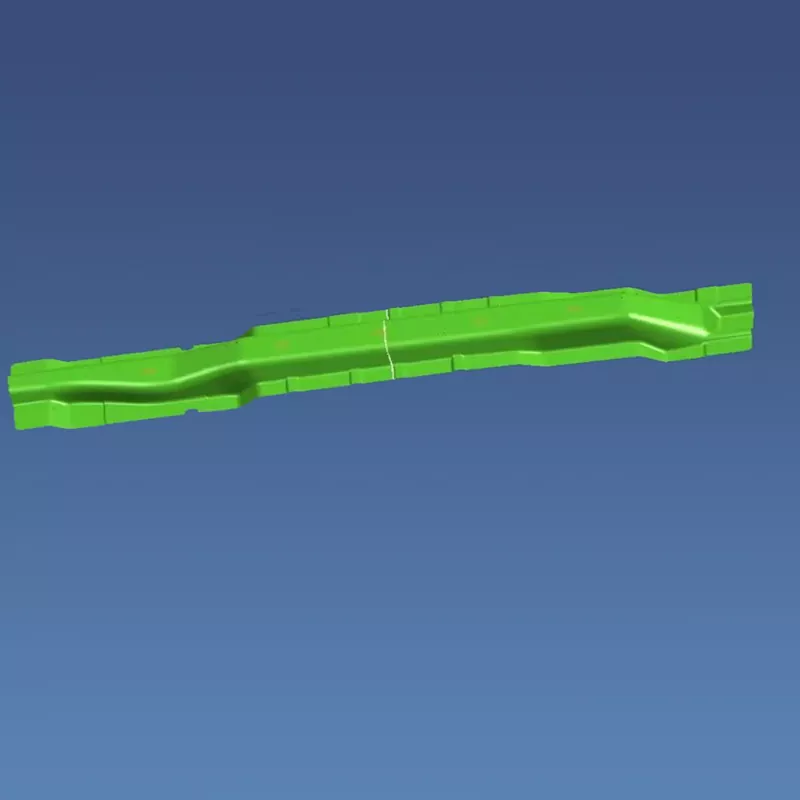

自動車用補強ビームプレス金型

SIKAIDA 自動車用補強ビームプレス金型は、板金から補強ビームをプレスするために使用される大型で高精度の金型です。コア製品として、自動車の安全性と軽量化の要件を満たす設計と製造を行い、複数の分野の最先端技術を統合しています。当社の工場には、国際基準を満たす金型を確保し、高性能部品を安定的に生産するための高度な設備と専門チームが備えられています。

製品詳細

1. 高強度材料の適用

補強梁には、高強度鋼やアルミニウム合金などの軽量な材料が使用されることがよくあります。 SIKAIDA 自動車用強化ビームスタンピングダイは、材料特性に完全に適応するように設計されており、構造パラメータとプロセスパラメータを最適化して、スタンピング部品の寸法精度と機械的特性を保証します。

2. 複雑な表面とリブ システムの設計

補強梁の構造は複雑です。 SIKAIDA は科学的な表面設計を利用して材料の流れを正確に制御し、しわやひび割れなどの欠陥を回避し、強化された梁構造の安定性を確保します。

3. 精密成形管理

強化ビームスタンピング部品には±0.05mmの寸法精度と優れた表面品質が求められます。 SIKAIDA 金型には、製品の一貫性を確保し、厳しい品質要件を満たす高精度のガイド、ブランキング、および脱型機構が装備されています。

4. マルチステーション統合設計

SIKAIDA は、マルチステーション順送金型または連続金型設計を採用し、複数のプロセスを統合して生産効率と製品の一貫性を大幅に向上させ、顧客の生産コストを削減します。

5. 先進の潤滑・排出システム

高張力鋼の成形の課題に対処する SIKAIDA 自動車用補強ビーム スタンピング金型には、自動潤滑と最適化された排出システムが装備されており、摩擦を低減し、詰まりを防止し、生産効率と金型寿命を向上させます。

製品の特長と用途

1. ボディ構造補強：ドア衝突防止ビームやA/B/Cピラーなどの主要部分に使用され、ねじり剛性と衝突安全性が向上します。

2. 軽量ソリューション: 最適化された設計と軽量素材により、強度と軽量の要件のバランスをとり、部品の 15 ～ 25% の軽量化を実現します。

3. シャーシシステム強化：サブフレームなどの主要なシャーシコンポーネントに使用され、車両の操縦安定性と耐久性が向上します。

製造工程の紹介

1. CAE解析と工程設計

SIKAIDA は、成形性解析に専門的なソフトウェアを使用して、プロセスと金型構造を事前に最適化し、潜在的な問題を回避し、研究開発サイクルを短縮し、コストを削減します。

2. 金型設計

研究開発チームは、フル 3D 設計にプロフェッショナル ソフトウェアを使用し、パンチとダイのクリアランスやブランク ホルダーの設計などの重要な側面に焦点を当て、金型の長期的な安定性と信頼性を確保しています。

3. 材料の選択

- モールドベース: 45 鋼や P20 などの高品質炭素構造用鋼で全体の剛性を確保します。

- 作動部品: Cr12MoV 鋼または超硬合金、耐摩耗性と寿命が向上します。

- ガイドコンポーネント: GCr15 ベアリング鋼、ガイド精度を保証します。

- 弾性コンポーネント: 60Si2MnA ばね鋼、安定した材料のプレスと離型を保証します。

4. 精密加工

荒加工：大型装置を使用して荒加工を行い、仕上げ加工のために 0.2 ～ 0.5 mm の取り代を残します。

仕上げ加工：高速CNC、ワイヤーカット、EDMなどを使用し、±0.01mmの表面精度を確保し、表面仕上げを最適化します。

表面処理：窒化処理、コーティング等を施し、金型の硬度、耐摩耗性を向上させ、防錆、長寿命化を図ります。

5. 組み立てとデバッグ（T0試作金型）

専門スタッフが金型を組み立て、T0 試作金型を実施し、部品が図面要件を満たすまでプロセスパラメータの調整、金型の修正と最適化を繰り返します。

開発動向

1. 超高張力鋼の成形技術

軽量化への要求が高まる中、SIKAIDAは強度1500MPaを超える超高張力鋼に適応した金型技術を開発し、熱間成形などの高度なプロセスを採用して安全性と軽量化への対応を強化しました。

2. インテリジェントなデジタル監視

SIKAIDA は、自動車用強化ビームスタンピング金型の製造にインテリジェントテクノロジーを統合し、リアルタイム監視用のセンサーを埋め込み、デジタルツインテクノロジーを組み合わせてパラメーターの自己最適化と仮想デバッグを実現し、研究開発効率を向上させます。

3. マルチマテリアル成形技術

SIKAIDA は、スチールとアルミニウムの複合材料などの新しい構造のために、複数材料の統合成形を実現する特殊な金型とプロセスを開発し、さらなる軽量化を実現しました。

4. 積層造形技術の応用

SIKAIDA は 3D プリンティング技術を応用して複雑な金型構造を製造し、製造サイクルを短縮し、金型の性能と寿命を向上させ、顧客の競争力を強化します。

よくある質問

Q1: 自動車用補強ビームスタンピング金型には通常どのような材料が使用されますか?

A1: モールドベースには 45 鋼や P20 などの高品質の炭素構造用鋼が一般的に使用されます。加工部品（パンチやダイス）には、高炭素高クロム鋼（Cr12MoVなど）、高速度鋼、超硬合金が一般的に使用されます。ガイド部には高炭素クロム軸受鋼（GCr15など）を使用し、弾性部には高級ばね鋼（60Si2MnAなど）を使用しています。生産量や用途に応じて、さまざまな材質や熱処理プロセスを選択できます。

Q2: 自動車用補強ビームプレス金型の生産サイクルはどれくらいですか?

A2: 自動車用補強ビームスタンピング金型の生産サイクルは、部品の複雑さ、材料の成形性、技術要件、生産能力などの要因に応じて、通常 8 ～ 15 か月です。複雑なマルチステーション順送金型や、新しい材料やプロセスを使用する金型の開発サイクルは長くなります。その開発には、設計、CAE解析、精密機械加工、熱処理、組立、デバッグなど複数の段階があり、金型の性能と製品の品質を確保するために厳格な品質管理と試作成形の最適化を繰り返すことが求められます。
