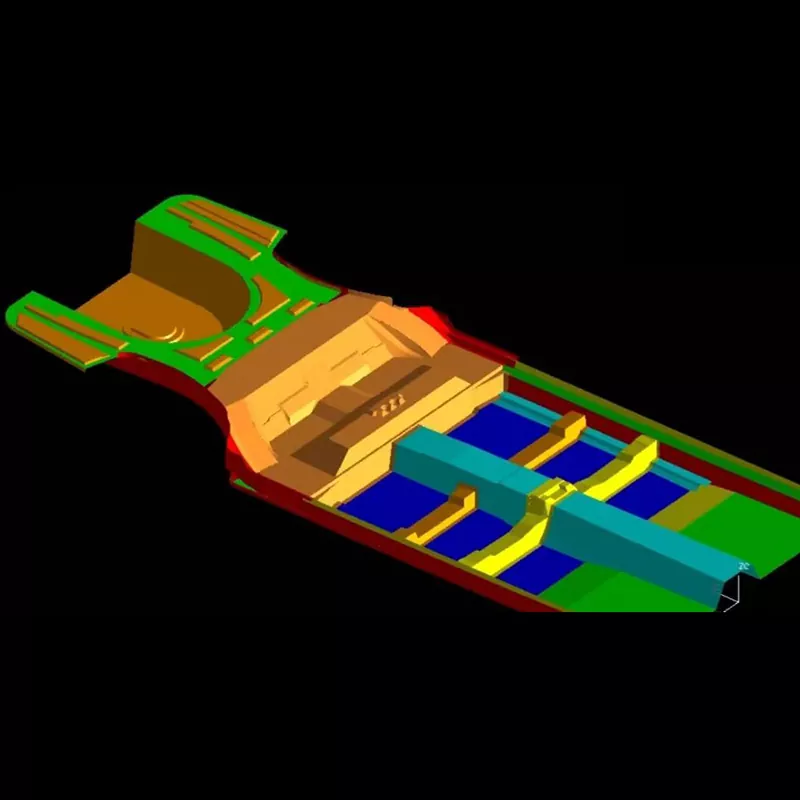

自動車フロアアセンブリのプレス金型

自動車用フロアアセンブリスタンピングダイは、フロアの主要フレームワークをスタンピングするための大規模かつ高精度の統合システムです。これらは単一の金型ではなく、完全な金型の組み合わせです (フロア アセンブリでは複数のプレス部品を溶接する必要があるため)。これらはスタンピング技術の頂点であり、金型メーカーの強さを測る重要なベンチマークです。

自動車業界の信頼できるサプライヤーとして、SIKAIDA はハイエンドのフロアアセンブリ金型の研究開発と生産に重点を置き、堅牢な構造、精密な成形、長寿命を備えた製品を生産しています。当社の工場は完全なデジタル設計と精密製造を採用し、すべての金型が自動車業界の厳しい要件を満たしていることを保証します。

主な製品の特徴:

1. 大型化と複雑な構造

これらの金型はサイズが大きく (長さ > 1.5 m、幅 > 1.2 m)、複雑なキャビティを備えています。取り付け穴や補強リブなどの加工が必要です。マルチステーション設計が採用され、深絞り、成形、パンチング、トリミングのプロセスが統合されています。

2. 高精度・高強度の要求

自動車用フロアアセンブリのスタンピング金型の寸法公差は±0.5mm以内に管理されており、平面度と輪郭については厳しい要件が定められています。また、非常に高い剛性を備えており、高圧プレスによる変形に強く、量産部品の一貫性を確保します。

3. マルチプロセスの統合

金型は深絞り、成形、トリミングなどの複数のプロセスを統合します。最適化されたプロセスレイアウトにより生産工数が削減され、自動プレスラインとの互換性により生産効率が大幅に向上します。

4. 完全な成形システム

自動車用フロアアセンブリのスタンピング金型は、パンチや金型などのコアコンポーネントを含む大規模な構造を特徴としています。先進の空圧・油圧システムを搭載しており、スムーズかつ効率的に作動し、高い信頼性を確保しています。

5. 高度な冷却および潤滑システム

自動車用フロアアセンブリのスタンピング金型には、コンフォーマルな冷却水路と高効率の潤滑システムが装備されており、均一な金型温度を確保し、生産効率と部品の品質を向上させ、部品の変形と残留応力を低減します。

材料と用途

1. 応用分野

乗用車、SUV、MPV、商用車の車体製造に広く使用されています。

2. 材料の選択

自動車用フロア アセンブリのスタンピング ダイの金型ベースには 45# 鋼や Q235 などの標準鋼が使用され、コア コンポーネントには Cr12MoV や SKD11 などの高炭素、高クロムの金型鋼が使用されます。熱処理後の硬度はHRC48～52に達し、寿命は50万サイクルを超えます。

製造工程

1. 成形問題を事前に解決するための CAE シミュレーション解析。

2. 合理的な構造を確保するための完全な 3D 金型設計。

3. 高品質の金型鋼の選択。

4. 精度を確保するための粗加工、精密加工、熱処理、および精密研磨。

5. 部品が規格を満たすまで、組み立てと試作、デバッグ、最適化を行います。

開発動向

1. 2000トン以上のプレスに対応した超大型一体成形。

2. 軽量化への適応、新素材および高度な成形プロセスとの互換性。

3. インテリジェントな製造のデジタル化により、リアルタイムの監視と仮想デバッグが可能になります。

4. 3D プリンティング アプリケーション。複雑な部品の製造効率と品質を向上させます。

よくある質問

Q1: 自動車のフロアアセンブリのプレス金型には通常どのような材料が使用されますか?

A1: モールドベースには標準鋼（45鋼、Q235など）が一般的に使用されます。キャビティやコアなどの主要部品には高炭素・高クロム金型鋼（Cr12MoV、SKD11など）を使用。熱処理後の硬度はHRC48-52に達し、高い耐摩耗性と高い圧縮強度を備えています。

Q2: 自動車フロアアセンブリのプレス金型の生産サイクルはどれくらいですか?

A2: 自動車フロアアセンブリスタンピング金型の開発サイクルは長く（通常8～15か月）、コストがかかる（数百万～数千万元に達する）ため、金型会社の総合力を測る重要なベンチマークとなっています。自動車の知能化、電動化、軽量化が進むにつれ、金型に求められる技術的要件は今後も高まり続けます。
