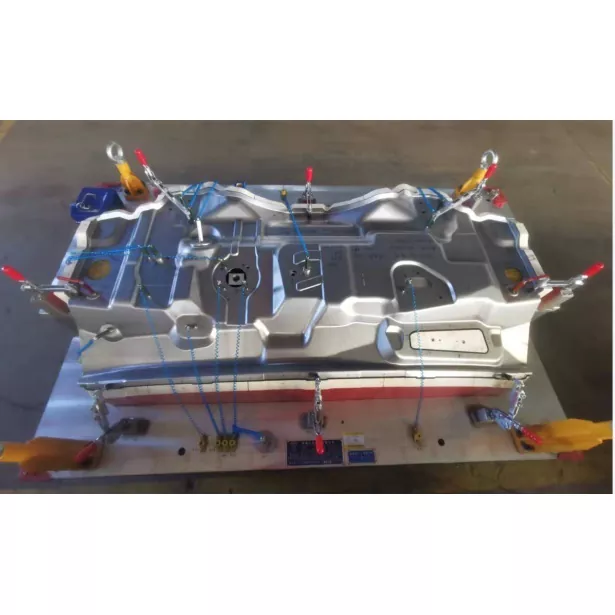

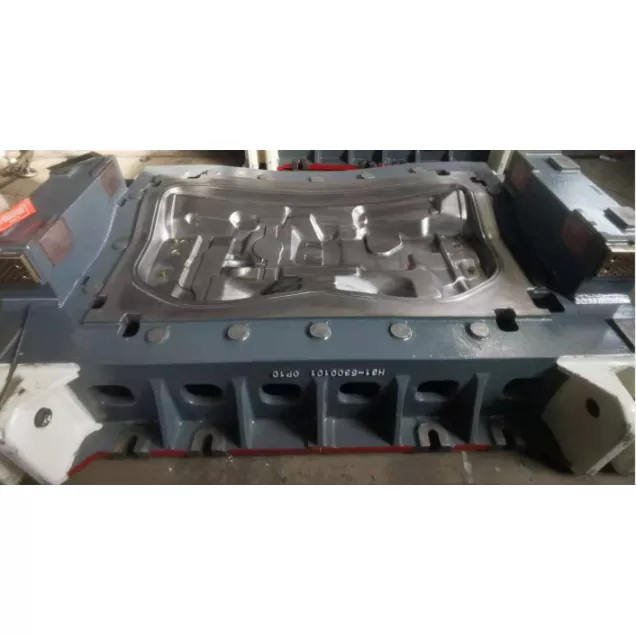

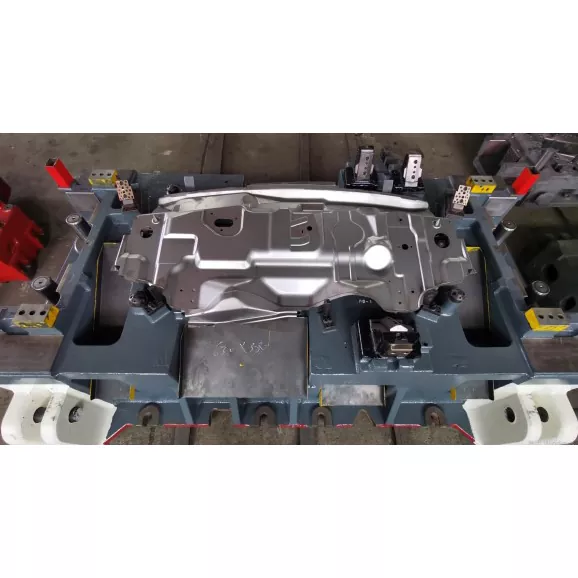

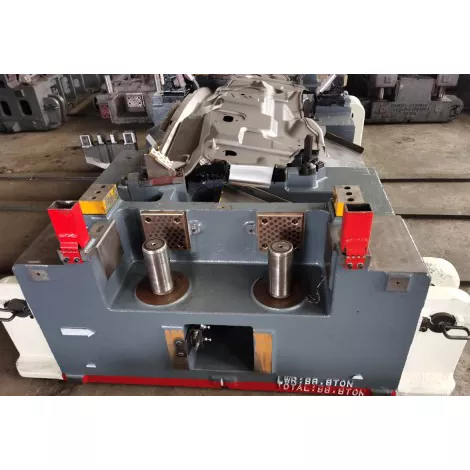

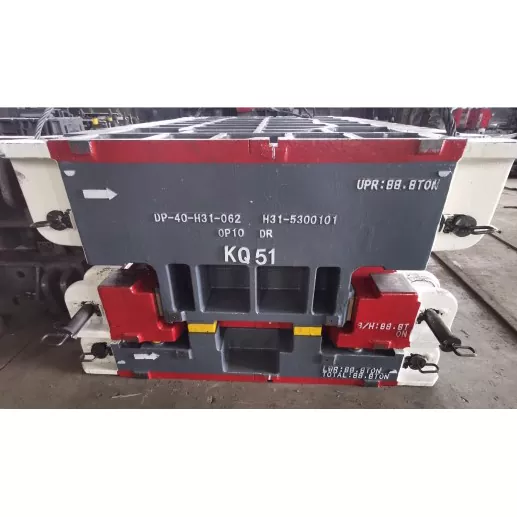

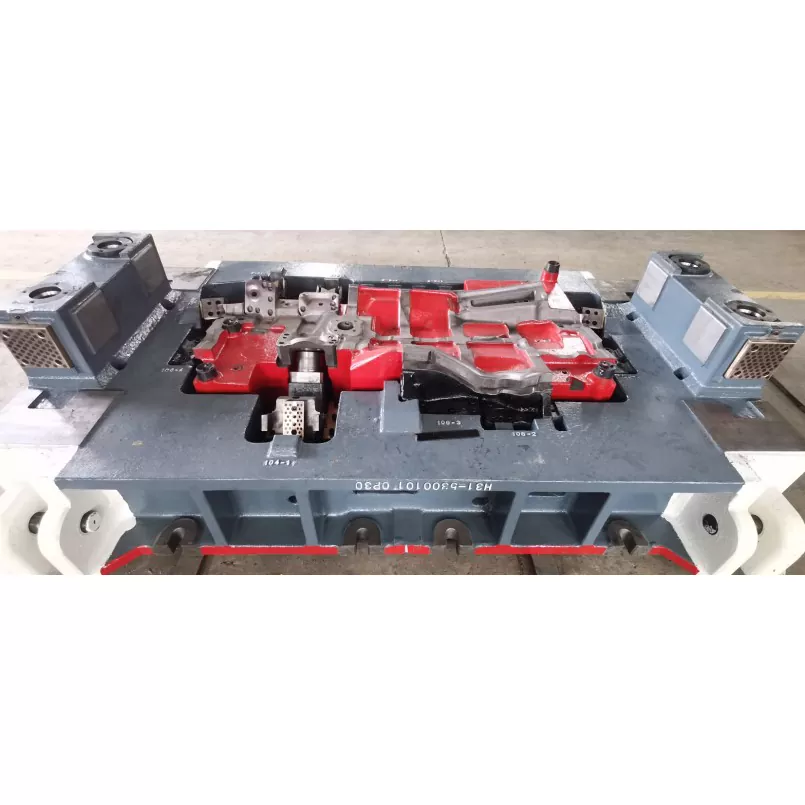

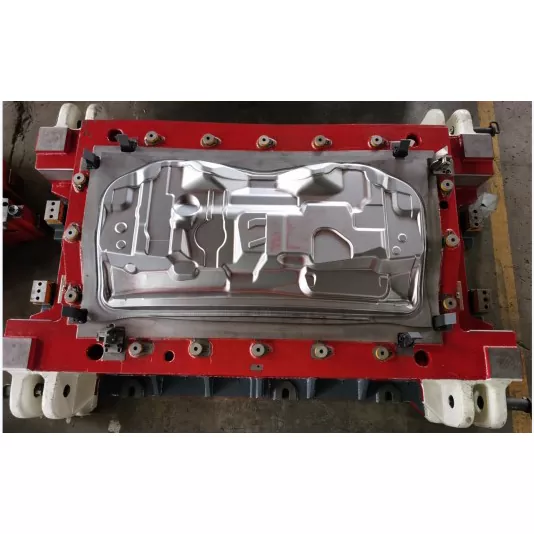

自動車フロントパネル組立用プレス金型

SIKAIDA 自動車用フロントパネルアセンブリプレス金型は、フロントパネルアセンブリの量産に適した、独自に開発されたハイエンド精密機器です。フロント パネル アセンブリ (大型ボディ パネル) の複雑な構造と高度な要件に対応するこのダイには、主要な製造上の課題を解決するための先進技術が統合されています。この工場には、金型の品質が基準を満たしていることを保証するための専門的な設備と専門チームが備えられています。

製品詳細

1. 大型ボディパネル構造の成形

材料の流れと伸びを正確に制御し、主要な寸法精度は±0.1mm以内、平面度誤差は≤0.15mm/mです。深絞り領域では、材料の欠陥を回避し、歩留まりを向上させるためにマルチパス順送成形を採用しています。

2. 複雑曲面形成技術

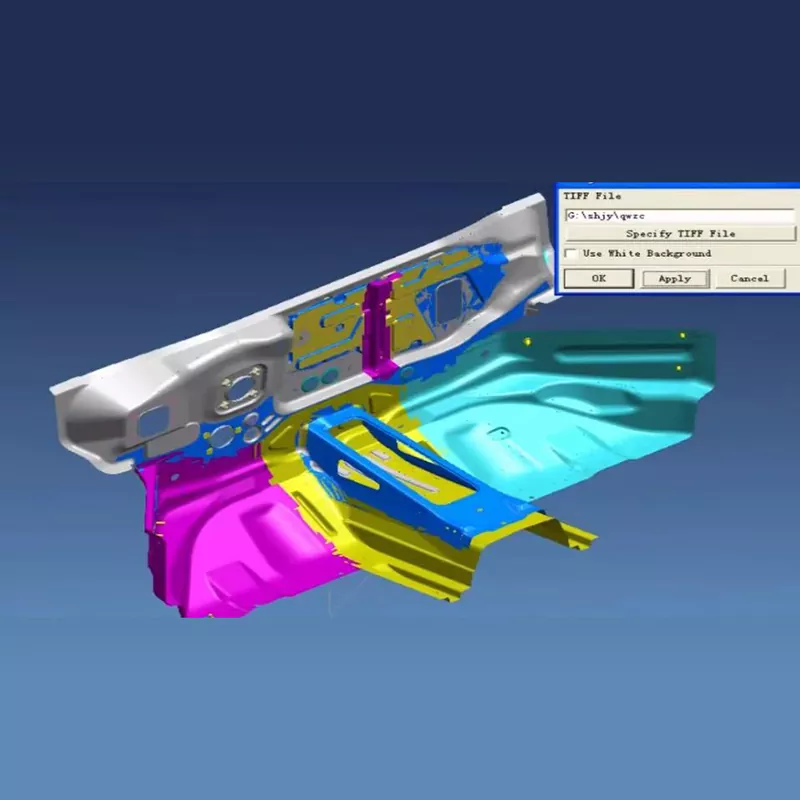

自動車用フロント パネル アセンブリのスタンピング ダイは、双曲面成形と調整可能なプロファイル構造を利用しています。 CAE解析とプロセスの最適化を組み合わせることで、しわやひび割れなどの問題を解決し、±0.05mm以内の表面精度を達成し、隣接する部品との互換性を確保します。

3. 統合された補強梁の設計

フロントパネルと補強ビームは分割キャビティ技術を使用して一体化されており、高強度材料に適応し、補強ビームの幾何学的精度（真直度 ≤0.1mm/m、平行度 ≤0.15mm）を確保しています。

4. 多部品一体成形

複数のプロセスが統合され、単一のスタンピング操作で複数の部品の成形が完了します。モジュラー設計と迅速な金型交換により、複数仕様の生産に適応し、材料利用率 ≥80% を達成し、生産効率を向上させます。

5. 高精度と安全性能

高精度のガイドと圧力フィードバック制御により、±0.05mm 以内の重要な穴精度が保証されます。最適化された構造設計により、衝突時に設計された変形が保証され、乗員の安全が保証されます。

6. インテリジェントなプロセス制御と最適化

自動車フロントパネルアセンブリスタンピング金型は、CAE ソフトウェアを利用して設計を最適化し、3 ループ制御とインテリジェント監視システムを採用して成形状態をリアルタイムで監視し、安定した製品品質を保証します。

製品の特長と用途

1. 乗用車: ボディ剛性と衝突安全性を確保し、外装シール要件を満たします。

2. 商用車: 激しい衝撃に耐え、構造の信頼性と耐久性を保証します。

3. SUV/オフロード車: 広いエンジンコンパートメントに適応し、フロント保護を強化します。

4. 電気自動車: バッテリーパックや冷却ダクトなどの特殊な要件に適応し、軽量設計も考慮しています。

5. レーシングカー/パフォーマンスカー: 空力、軽量、高剛性の要件を満たします。

6.トラック/バス：大型車両に適応し、耐荷重性と衝突安全性を確保します。

製造工程の紹介

1. 製品の設計と分析

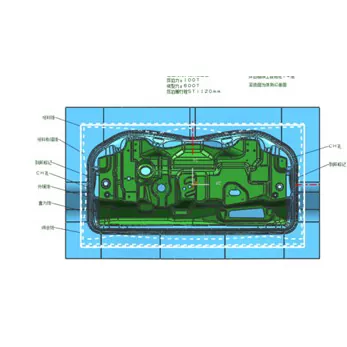

成形性分析とプロセスの最適化には専門的なソフトウェアが使用され、最適なパラメーターを決定し、安全性と組み立て精度のバランスをとります。

2. 金型構造設計

フル 3D デザイン、モジュール構造、メンテナンスが容易、自動生産やロボット操作に適応します。

3. 材料の選択と準備

- 作動部品: 高硬度の金型鋼が選択され、深絞り領域には特殊合金が使用されます。

- モールドベース/標準部品: 強度と精度を確保するために高品質の鋼が選択されています。

・表面処理：窒化処理、硬質クロムメッキ等を施し、摩擦や凝着を軽減します。

4. 精密加工工程

荒加工では仕上げ加工代を考慮しています。ハイエンド設備による仕上げ加工により、表面粗さRa0.2、穴位置精度±0.01mm、表面強化処理後の硬度≧HV950を実現。

5. アセンブリとデバッグ

精密な組み立て、機上パラメータのデバッグ、初回品検査、バッチ試作により、金型の安定性と信頼性が保証されます。

開発動向

1. 軽量かつ高強度：新素材への適応と高度なプロセスの採用により、軽量化と安全性を両立。

2. 精度と安全性の最適化: ミクロンレベルの精度に向けて開発し、オンライン検出と衝突の最適化を強化します。

3. 柔軟な生産: 迅速な金型交換 (≤ 15 分)、多品種、小バッチ生産に適応可能。

4. デジタル デバッグ: デジタル ツインを組​​み合わせて開発サイクルを 30% 以上短縮します。

5. グリーンマニュファクチャリング: 環境に優しく、省エネで、新エネルギー車のニーズに適応します。

よくある質問

Q1: 自動車のフロントパネルアセンブリのプレス金型には通常どのような材料が使用されますか?

A1: 作動部品にはSKD11、Cr12MoV、DC53などの高硬度金型鋼が主に使用されます。深絞り成形部や補強梁成形部には粉末冶金ハイスや超硬合金が使用されます。モールドフレームには45鋼やQ235などの構造用鋼を使用し、ガイドピラーやガイドスリーブなどの標準部品には軸受鋼GCr15を使用しています。要求の高い曲面成形面の場合、金型の耐摩耗性と耐用年数を確保するために、セラミックまたはダイヤモンド コーティング材料が使用されることがあります。

Q2: 自動車のフロントフェイシアアセンブリ金型の生産サイクルはどれくらいですか?

A2: フロントフェイシアアセンブリの複雑さと精度の要件に応じて、生産サイクルは通常 16 ～ 24 週間です。標準的なフロント フェイシア アセンブリの型には約 16 週間、複雑な曲面のフロント フェイシア アセンブリの型には 20 週間、超大型または軽量のフロント フェイシア アセンブリの型には 24 週間以上かかる場合があります。具体的なサイクルは、フロントフェイシア構造の複雑さ、曲面形成の難しさ、衝突安全性能の要件によって異なります。

Q3: 金型の寿命はどのくらいですか?

A3: 通常の使用およびメンテナンス条件下では、フロント フェイシア アセンブリのスタンピング金型の寿命は 300,000 サイクルを超えることがあります。高品質の材料の選択、適切な熱処理、精密機械加工により、一部の金型の寿命は 500,000 サイクルに達します。深絞り成形領域、補強ビーム成形面、曲面などの摩耗の激しい領域は、製品の品質と成形の安定性を確保するために定期的なメンテナンスと交換が必要です。

Q4: フロントフェイシアアセンブリの精度と安全性能はどのように保証されますか?

A4: CAE解析による成形プロセスパラメータの最適化、高精度ガイドシステムの採用、材料のスプリングバックや厚み分布の制御、金型精度の定期的な検査と維持により、フロントパネルアセンブリの寸法精度は±0.1mm以内、合わせ面の平面度は0.15mm/m以内を実現できます。同時に、合理的な構造設計と熱処理プロセスにより、フロントパネルアセンブリが十分な構造強度と衝突安全性能を確保します。

Q5: 自動車フロントパネルアセンブリのプレス金型の製造プロセスにおける重要な管理ポイントは何ですか?

A5: フロント パネル アセンブリ金型の製造における重要な管理ポイントは次のとおりです。 ① 平坦度と表面精度を確保するために、大きなカバー表面プロファイルを精密に機械加工する。 ② 梁構造物の位置と強度を確保するための成形品質を強化する。 ③ 成形欠陥を回避するための複雑な曲面の材料フロー制御。 ④ 組立精度を確保するための取り付け穴の精密加工。 ⑤ 硬度と靱性を確保するための熱処理工程。各管理点には厳密な品質検査と工程管理が必要で、特に大型のカバー成形や複雑な曲面構造の精密な管理が求められます。
