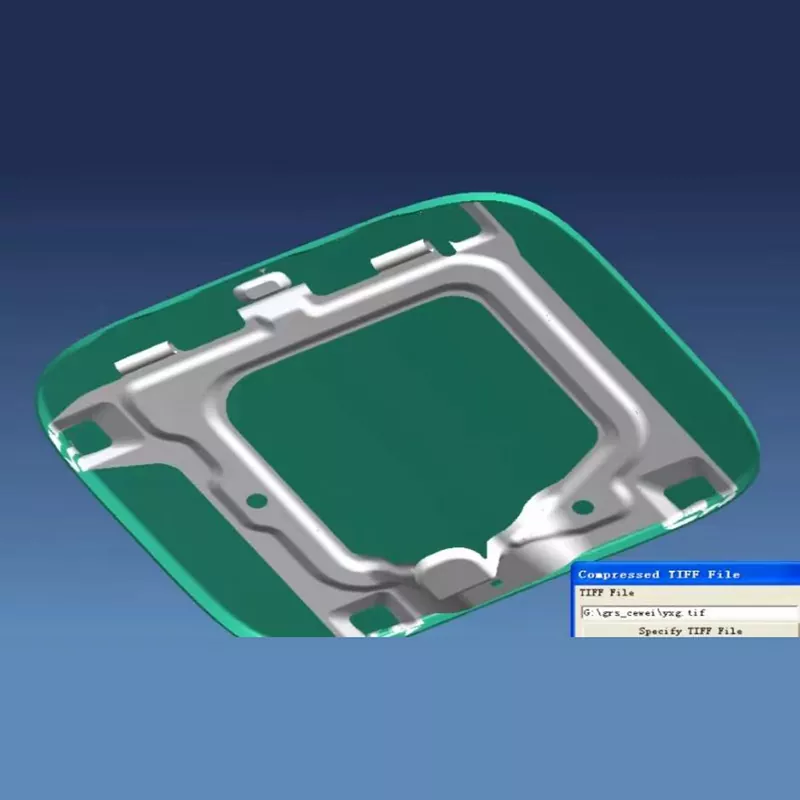

自動車燃料タンクキャップ組立プレス金型

SIKAIDA 自動車用燃料タンク キャップ アセンブリ プレス金型は、燃料タンク キャップ部品用に特別に設計された高精度成形装置です。これらは燃料システムの厳しい安全性と精度の要件を満たし、薄板成形における主要な技術的課題を解決します。この工場には高度な設備と専門チームが備えられており、さまざまな燃料タンクキャップのスタンピング生産をカバーするカスタマイズされたソリューションを提供しています。

核となる技術的優位性

1. 薄板深絞り成形技術

主要な寸法精度は ±0.03 mm 以内、絞り高さの公差は ±0.05 mm 以内で、材料の流れと厚さ分布を正確に制御します。マルチパス順送成形技術を利用して材料欠陥を回避し、ステンレス鋼やアルミニウム合金などの難成形材料に適しています。

2. 精密シール面加工技術

シール面の平面度0.02mm/m以内、粗さRa0.2以下。一体成型の分割キャビティ設計を採用し、特殊表面処理により耐摩耗性と耐腐食性を向上させ、シール性を確保します。

3. フランジ接続構造の設計

フランジとねじなどを同時成形し、フランジ面平行度0.1mm以内、ねじ穴位置精度±0.05mm以内。緩み防止設計と組み合わせることで、接続の信頼性と耐久性が向上します。

4. 最適化された圧力シール性能

ベントバルブや圧力バランス装置と組み合わせた多層シールシステムを採用し、CAE技術を活用してシール性能を解析し、さまざまな使用条件下で安定した信頼性の高いシールを確保します。

5. 漏れ防止の安全設計

自動車用燃料タンクキャップアセンブリのプレス金型は、3 層の漏れ防止保護システムを採用しており、シーリングと漏れ収集構造を最適化して、さまざまな漏れを防止し、極端な動作条件下での安全性能を向上させます。

6. インテリジェントなプロセス制御と最適化

CAE ソフトウェアシミュレーションの最適化と組み合わせて、3 閉ループ制御とインテリジェントな検出デバイスを採用し、自動金型調整機能を統合して、生産効率と製品の一貫性を向上させます。

製品の特長と用途

1. 製品の特長

・高精度：キー寸法±0.03mm、シール面粗さRa0.2以下。

- 高信頼性: 高品質の素材と高度なプロセスにより、長期にわたる安定した動作が保証されます。

- 高い適応性: 複数の材料と仕様に適応し、カスタマイズをサポートします。

- 安全で環境に優しい: 世界基準を満たし、燃料の漏れと蒸発を削減します。

- インテリジェントで効率的: 統合されたインテリジェント制御により、効率が向上し、エラーが減少します。

2. 適用範囲

自動車燃料タンクキャップアセンブリスタンピングダイは、さまざまな車両モデルの特定のニーズを満たすために、乗用車、商用車、SUV、電気自動車、レーシングカー、トラック、バスで広く使用されています。

製造工程

1. 製品の設計と分析

シミュレーションの最適化には専門的なソフトウェアが使用され、数値シミュレーションによってプロセスパラメータが決定され、有限要素解析によって品質と安全性が保証されます。

2. 金型構造設計

自動車用燃料タンク キャップ アセンブリのスタンピング ダイは、完全 3D モジュラー設計を特徴とし、自動生産に対応し、成形品質を確保するための専用機器を備えています。

3. 材料の選択と準備

加工部品には高硬度の金型鋼を使用し、精密部品には高品質の素材を使用しています。キャビティとシール表面には、性能を向上させるために特別な処理が施されています。

4. 精密加工工程

荒加工、仕上げ加工（精度±0.01mm）、表面処理によりシール面を鏡面仕上げにしています。

5. アセンブリとデバッグ

精密な組み立てと圧力テストが実行され、最初の部品検査とバッチ検証により、製品が規格に準拠していることが確認されます。

開発動向

自動車業界の軽量化と精密化の開発トレンドに適応し、金型技術を最適化し、デジタルツイン技術を組み合わせて新エネルギー車のニーズを満たすことで、高精度、高効率、インテリジェンスに向けた金型のアップグレードを推進します。

よくある質問

Q1: 自動車用燃料タンクキャップアセンブリのプレス金型にはどのような材料が一般的に使用されますか?

A1: 作動部品にはSKD11、Cr12MoV、DC53などの高硬度金型鋼が主に使用されています。薄板の深絞り成形部品や精密シール面には粉末冶金ハイスや超硬合金が使用されます。モールドフレームには45鋼やQ235などの構造用鋼を使用し、ガイドピラーやガイドスリーブなどの標準部品には軸受鋼GCr15を使用しています。非常に高精度のシール面の場合、金型の耐摩耗性と耐用年数を確保するために、セラミックまたはダイヤモンド コーティング材料が使用されることがあります。

Q2: 自動車用燃料タンクキャップアセンブリのプレス金型の生産サイクルはどれくらいですか?

A2: 燃料タンク キャップの複雑さと精度の要件に応じて、生産サイクルは通常 12 ～ 20 週間です。標準的な燃料タンク キャップの金型には約 12 週間、複雑な深絞り構造の金型には 16 週間、超大型または軽量の燃料タンク キャップの金型には 20 週間以上かかる場合があります。具体的なサイクルは、燃料タンクのキャップの構造の複雑さによって異なります。
