自動車用ボンネット外板プレス金型

自動車用ボンネットアウターパネルは車体の重要な外装部品であり、自動車用ボンネットアウターパネルプレス金型は最高レベルの自動車ボディパネル金型製造を代表します。中国の専門メーカーであるSIKAIDAは、DC04、DC06、B170などの鋼材に対応した完全な高精度スタンピング金型システムを提供しています。多分野の技術を融合し、金型の品質、精度、生産効率を確保し、乗用車や商用車の製造現場で幅広く使用されています。

お問い合わせを送信

製品説明

SIKAIDA 自動車用フードアウターパネルスタンピングダイは、上型、下型、プレッシャーリング、精密ガイドコンポーネントを含む大型で複雑な曲率システムで、フードアウターパネルのワンステップまたはマルチステップ成形に適しています。世界の自動車産業の信頼できるサプライヤーとして、同社の金型は大量のプレスラインで安定して稼働できます。

主な製品の特徴:

1. 大型で複雑な二重曲率構造：自動車用フードアウターパネルプレス金型は、自由曲面、特徴線、補強リブの割合が高く、非常に高い表面精度と品質が要求されるフードアウターパネル（長さ > 1.2m、幅 0.8 ～ 1.0m）に適しています。

2.高精度・鏡面仕上げ：A級の外観部品（キズ、シワ、スプリングバックなし）に適しており、金型の表面仕上げは鏡面レベル（Ra≦0.4μm）に達しており、材質、熱処理、加工技術に厳しい基準が求められます。

3. 統合マルチプロセスシステム：絞り、パンチング、トリミングなどの複数のプロセスを統合し、さまざまな成形プロセスに対応し、自動供給、位置決め、アンロードをサポートし、自動生産に適しています。

4. 頑丈な構造と精密ガイド：自動車用フードアウターパネルスタンピング金型は、高トン数のスタンピングに適した高強度の金型フレームを使用し、金型の位置ずれを防ぐ高精度のガイドポストとガイドスリーブシステムを備え、スムーズなスタンピングを保証する安定したバッファーとアンロード機構を備えています。

5. 高度な潤滑および冷却システム: 最適化された潤滑システムにより摩擦が低減され、金型の寿命が延長されます。材料形成の安定性を確保するために、必要に応じて温度制御された冷却システムを追加できます。

用途と材料の利点

自動車用ボンネット外板プレス金型は、乗用車、商用車、新エネルギー車などの鋼材や軽量合金の外板をプレスするのに適しています。金型ベースには45#およびQ235ステンレス鋼が使用され、作動部品にはCr12MoVなどの材料が使用されており、熱処理後の硬度は48〜52 HRCに達し、高強度、高耐摩耗性などの利点を備えています。

完全な製造プロセス

1. 製品解析とCAEシミュレーション

AutoForm および Dynaform ソフトウェアは、成形性やスプリングバックなどを分析し、スタンピングの問題を予測および解決し、プロセスと金型の設計を最適化するために使用されます。

2. フル 3D ダイ設計

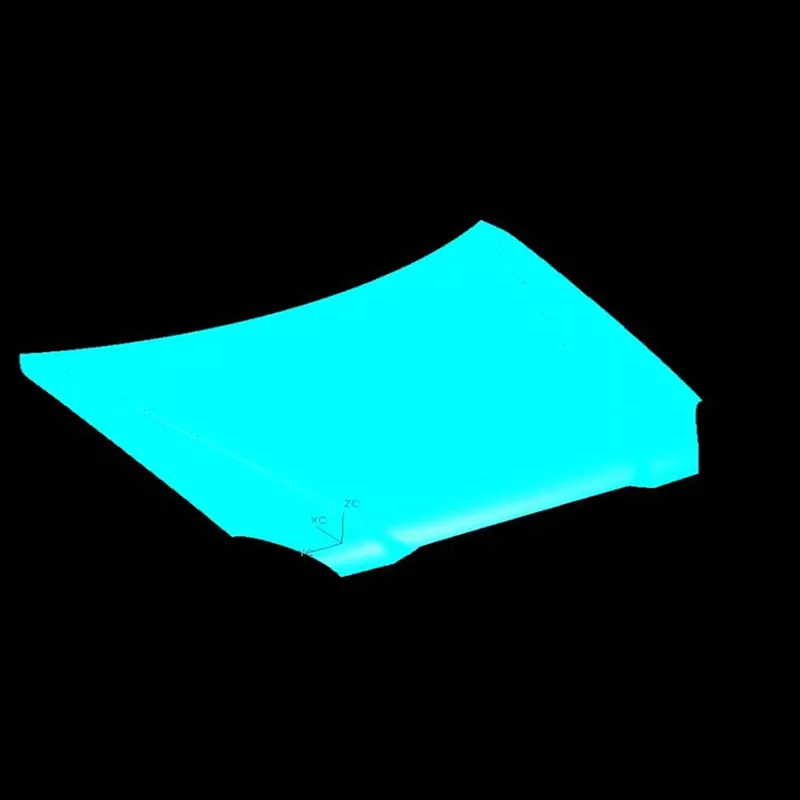

自動車用フードアウターパネルスタンピングダイは、UG や CATIA などのソフトウェアを利用して完全な 3D デザインを完成させ、インサートやネジなどのすべての詳細を正確に位置決めします。

3. 材料の選択と熱処理

適切な材料が選択され、真空焼入れや焼き戻しなどのプロセスが使用されて、金型の機械的特性が使用要件を確実に満たすようになります。

4. 精密加工

荒加工（取り代を考慮）、仕上げ加工（精度確保）、特殊加工（放電加工、ワイヤーカット等）、研磨を経て鏡面仕上げとなります。

5. 組み立てとT0試作

すべての部品を組み立てた後、試作を行います。プレス加工された部品が図面の要件を満たすまで、プロセスパラメーターが調整され、金型が修正および最適化されます。

開発動向

金型業界には 4 つの主要なトレンドが見られます。軽量で高強度の材料への適応。フルプロセスの精度とインテリジェンスの実現。マルチプロセスの統合自動化。デジタルツインテクノロジーによる開発サイクルの短縮。そしてコストの削減。

SIKAIDA 自動車フードアウターパネルプレス金型は、先進レベルのプレス金型を代表します。開発サイクルは 8 ～ 15 か月、コストは数百万元から数千万元に及ぶため、プロの金型工場の実力を測るベンチマークとして機能します。 SIKAIDA は、世界の自動車産業のハイエンドのニーズを満たすために技術をアップグレードし続けます。
