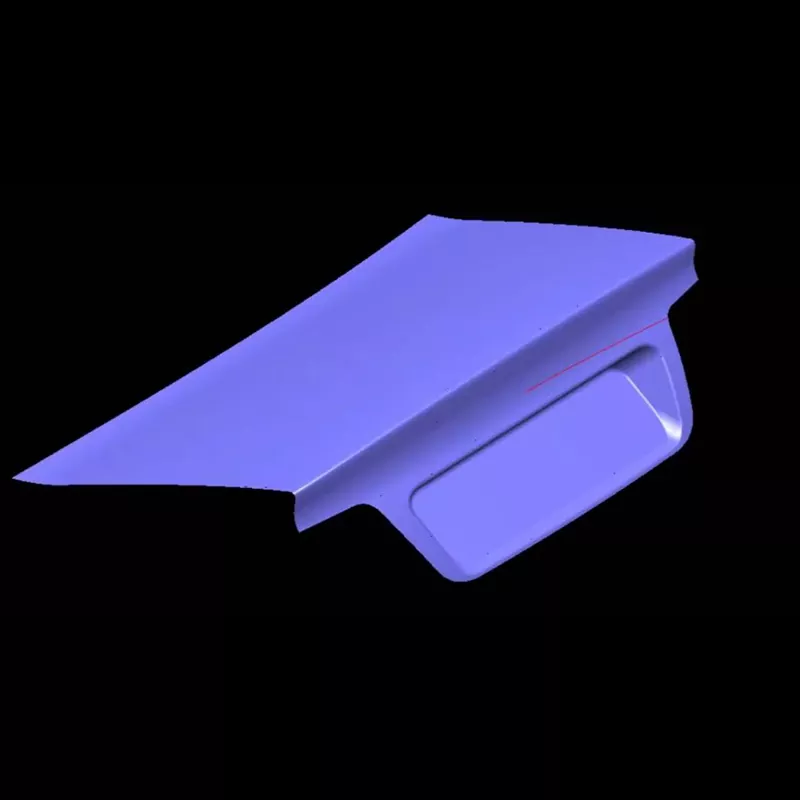

自動車トランクリッドアウターパネルプレス金型

SIKAIDA 自動車用トランクリッドアウターパネルプレス金型は、金属製トランクリッドアウターパネル部品の製造用に特別に設計された大型で高精度の装置です。冷間圧延鋼やアルミニウム合金などの素材を利用し、高度なプレス加工により複雑な曲面を形成し、多分野の技術を統合し、SIKAIDAのプロフェッショナルな製造能力を発揮します。

主な製品の特徴:

1. 大曲面成形：サイズが800mm×600mmを超える複雑な二重曲面のトランクリッド外板に適しており、精密な曲率制御と材料の流れの余裕により、ひび割れやしわなどの欠陥を回避し、単一のスタンピングプロセスで成形されます。

2.高精度、高光沢の要求：表面は鏡面研磨（Ra≤0.4μm）を達成し、傷や打痕がありません。スタンピングパラメータの厳密な制御により、自動車グレードの外観基準を満たす完璧な表面仕上げが保証されます。

3. 複雑な幾何学的構造への適応性: 当社の自動車用トランク リッド アウター パネル スタンピング 金型は、最適化されたプロセス補助表面、絞りリブ、通気システムを備え、トランク アウター パネルのさまざまな幾何学的特徴に適応し、すべての部品にわたって均一な成形を保証します。

4.精密ガイドおよびバランスシステム：高精度ガイドおよびバランス装置を装備しており、上型と下型の同軸度は≤0.02mmであり、均一なスタンピングクリアランスを確保し、部品のバリや局所的な過度の薄さを防ぎます。

5. 高度な潤滑および脱型システム: 集中潤滑システムにより摩擦と摩耗が軽減されます。空圧式および油圧式の脱型機構により、変形や傷のないスムーズな脱型が可能です。

製品の適用シナリオ

セダン、SUV、MPVなどの乗用車のトランクリッドの製造に適しています。車両タイプに基づいて 3 つのカテゴリに分類されます。

1. 経済性：コスト、構造の簡素化、量産適性を重視。

2. ミッド～ハイエンド：高精度の成形・研磨システムを搭載し、美観を追求。

3. New Energy: 軽量設計で、アルミニウム合金などの新素材の加工に適しています。

製造工程

1. 製品分析とプロセスシミュレーション

自動車のトランクリッドアウターパネルスタンピングダイは、専門的なソフトウェアシミュレーション分析を利用して、成形欠陥を予測し、プロセスと金型構造を最適化し、設計の合理性を確保します。

2. 金型設計

設計プロセス全体は、加工、組み立て、メンテナンスを考慮した 3D 設計ソフトウェアを使用して完了し、完全な図面と BOM リストを出力します。

3. 材料の選択

- モールドベース: 45# スチールまたは 42CrMo、強度と靭性を確保するために熱処理されています。

・被削材：Cr12MoV、SKD11などの工具鋼で、熱処理後の硬度はHRC48～52で耐摩耗性に優れています。

・ガイドピラーおよびブッシュ：軸受鋼または高炭素クロム鋼を使用し、高硬度、高耐摩耗性を確保。

4. 精密加工

荒加工では仕上げ加工代が考慮されます。仕上げ加工により精度と表面仕上げが保証されます。表面は研磨と硬質クロムメッキを施し、鏡面仕上げと耐摩耗性を確保しています。

5. 組み立てとデバッグ（T0試作）

標準部品を組み立て、シールをテストします。試打を行って精度と安定性を確認します。パラメータを最適化し、金型を調整して、完成品が基準を満たしていることを確認します。

開発動向

軽量材料への適応、インテリジェントでデジタルな製造の促進、精密な一体成形の実現、積層造形技術の適用、グリーン製造コンセプトの実践。

よくある質問

Q1: 自動車のトランクリッドのアウターパネルのプレス金型には通常どのような材料が使用されますか?

A1: モールドベースには通常、45# 鋼や 42CrMo などの炭素構造用鋼または合金構造用鋼が使用されます。作業面にはCr12MoVやSKD11などの高炭素・高クロム工具鋼を使用しています。ガイドピラーとブッシュは軸受鋼または高炭素クロム鋼で作られています。必要な硬度、強度、耐摩耗性を実現するには、すべての材料に適切な熱処理を施す必要があります。

Q2: 自動車用トランクリッドアウターパネルプレス金型の生産サイクルはどれくらいですか?

A2: 自動車トランク外板用プレス金型の開発サイクルは、製品の複雑さ、技術要件、顧客のニーズに応じて、通常 8 ～ 15 か月です。設計段階で2～3ヶ月、製造段階で4～6ヶ月、組立・デバッグ・試作段階で2～3ヶ月かかります。量産要件を満たすには、プロセス全体で複数回の最適化を繰り返す必要があります。

Q3：トランク外板の外観品質を確保するにはどうすればよいですか？

A3: 外観品質を確保するには、複数の段階での管理が必要です。まず、金型表面が鏡面研磨基準 (Ra≤0.4μm) を満たす必要があります。第二に、スタンピングプロセス中、潤滑、ブランクホルダーの力、およびスタンピング力を厳密に制御する必要があります。第三に、表面欠陥を避けるために適切な材料を選択する必要があります。第 4 に、傷を避けるために合理的な脱型方法が必要です。また、外観品質や耐食性を向上させるために、硬質クロムメッキや塗装などの表面処理が必要です。
