自動車用左側パネルプレス金型

SIKAIDA 自動車用左側パネル スタンピング ダイは、スチールまたはアルミニウム シートの左側一体サイド パネルをスタンピングするために SIKAIDA が開発した大型、高精度、複雑なスタンピング ツール システムです。これは単一の金型ではなく、ブランキング金型、絞り金型、トリミング金型、フランジ金型などの主要コンポーネントを含む完全な統合システムです。この製品の製造レベルは自動車ボディパネルプレス金型の最高水準を直接表しており、金型業界の専門サプライヤーとしてのSIKAIDAの総合力の中心的な象徴です。

製品の詳細な機能

1. 大型化と複雑な構造

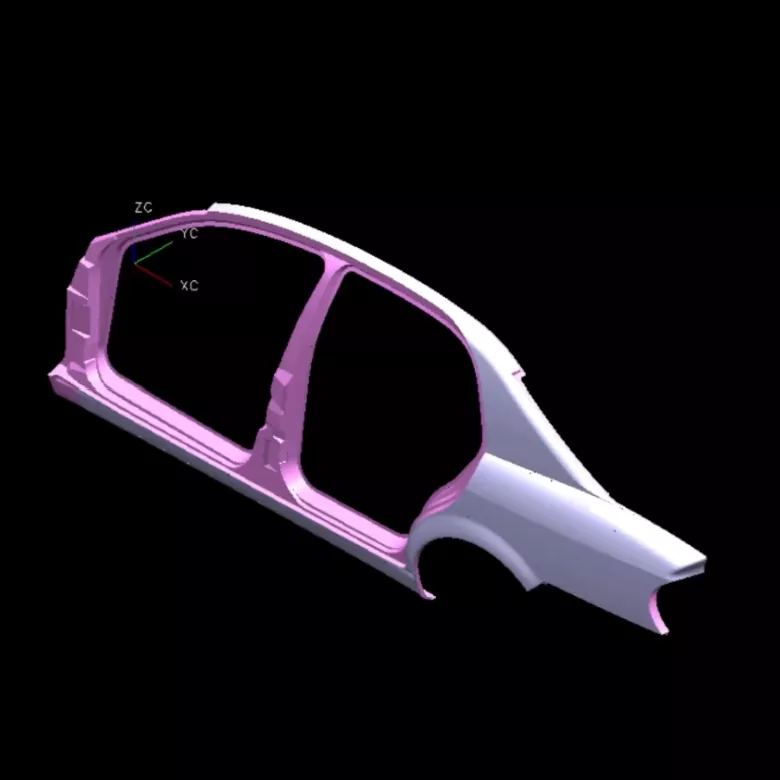

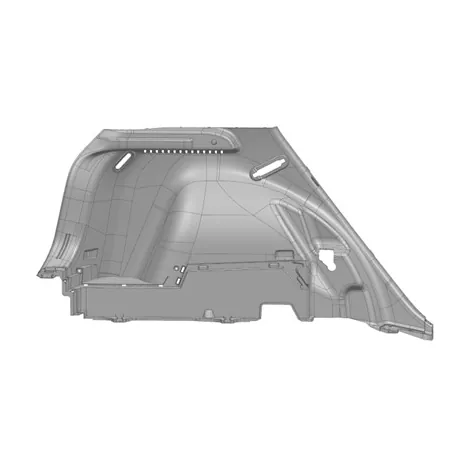

車の左側のパネルはサイズが大きく (通常、長さ 1.5 メートル以上、幅 0.8 ～ 1 メートル)、深絞りフィーチャ、複雑な曲率、窓開口部、フィーチャ ラインなどの複雑な形状をしています。 SIKAIDA の自動車用左側パネルのプレス金型は、サイド パネルの取り付け穴、補強リブ、フランジの詳細を正確に形成できます。専門的なシミュレーション分析と金型構造の最適化により、合理的な応力分布と安定した成形が保証されます。

2. 高精度・高品質への要求

車の主要な外装部品である左サイドパネルには、傷、シワ、へこみなどがあってはならない。 SIKAIDAでは、金型の表面仕上げや圧力分布などに厳しい基準を設け、品質を厳しく管理しています。キー成形面は細かく鏡面研磨されており、プレス時の板金と金型の摩擦による表面欠陥を効果的に回避します。

3. 多工程一貫成形

左側パネルのプレス加工では、打ち抜き、絞り、トリミング、フランジ加工など複数の工程を連続して完了する必要があります。 SIKAIDA の自動車用左側パネル スタンピング 金型は、最新の自動生産ラインとシームレスに連携し、ロボット搬送技術を採用して連続的なマルチステーション スタンピングを実現します。これにより、生産効率と一貫した製品品質のバランスが取れ、科学的なプロセス レイアウトにより生産サイクルが短縮され、コストが削減されます。

4. 複雑なガイドおよびバランスシステム

サイドパネルの複雑な形状と大きな寸法に対応するため、金型には高精度ガイドシステム（ガイドピラー、ガイドスリーブ、サイドガイドプレート）が装備されており、上下の金型が正確に閉じることができます。包括的なバランス システム (窒素スプリング、メカニカル バランス ブロック) により、安定した安全なスタンピングが保証され、金型の寿命が延長されます。

5. 先進の潤滑・換気システム

この金型には、スタンピング中に潤滑剤を自動的に塗布する複雑な自動潤滑システムが搭載されており、板金と金型の間の摩擦が軽減され、成形品質が向上します。大型の絞りダイスには、閉じ込められた空気によって引き起こされるしわ、へこみ、その他の成形欠陥を防ぐために、多点通気システムが装備されています。

製品の特長と用途

SIKAIDA 自動車用左側パネルプレス金型は、主にセダン、SUV、MPV などの乗用車用のサイドパネルの製造に使用されます。また、商用車のキャブサイドパネルやその他のカバーの製造にも使用できます。金型は高張力合金鋼を使用しており、キー面は熱処理と精密研磨が施されており、耐摩耗性が高く、高精度で長寿命です。豊富な生産経験を持つ専門工場として、SIKAIDAはさまざまな車両モデルや顧客のニーズに応じて金型ソリューションをカスタマイズし、自動車業界の多様な生産要件を満たすことができます。

製造工程の紹介

1. 製品解析とCAEシミュレーション

SIKAIDA は、金型設計前に、AutoForm や Dynaform などのプロ仕様のスタンピング シミュレーション ソフトウェアを使用して、サイド パネルの成形性、ひずみ、スプリングバックを予測し、品質リスクを事前に特定し、プロセス ソリューションと金型構造を最適化し、試作と修正のコストを削減します。

2. 金型設計

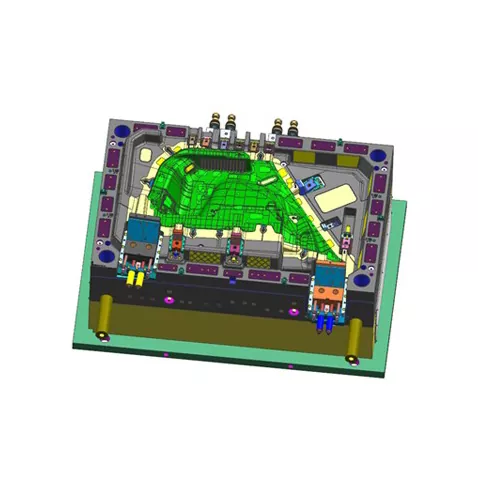

UGやCATIAなどの高度な3D設計ソフトウェアを使用して、上型、下型、プレッシャーリングを含むすべてのコンポーネントのフル3D設計を完了します。金型の精度と安定性を確保するために、板金の厚さやスプリングバック補正などの要素が十分に考慮されています。設計スキームは専門のエンジニアによってレビューされ、確認されます。

3. 材料の選択

自動車用左側パネルスタンピングダイ基板は、靭性と剛性を確保するために、高品質の炭素構造用鋼 (45 鋼など) または合金構造用鋼 (42CrMo など) を使用しています。作動部品 (プロファイル、刃先) には、高炭素、高クロム工具鋼 (Cr12MoV、SKD11 など) または粉末冶金鋼が使用されており、高硬度、高耐摩耗性を確保し、金型の寿命を延ばします。

4. 精密加工

- 荒加工: 大型ガントリーフライス盤または CNC ガントリーマシニングセンターを使用して、仕上げの余裕を持たせた初期加工を実行します。

- 仕上げ加工：高速CNCマシニングセンターによるプロファイルと刃先の精密加工により、寸法精度と表面粗さが保証されます。

- 特殊加工: 複雑な形状やコーナーの加工には放電加工 (EDM) が使用されます。ワイヤー EDM は、精密な穴や輪郭を加工するために使用されます。 48～52HRCの硬度を達成するために焼き入れと焼き戻しが行われます。

・表面処理：プロファイルに硬質クロムメッキまたは窒化処理を施し、硬度と耐摩耗性を向上させるとともに、防錆、脱脂を行っています。

5. 組み立てとデバッグ（T0試作金型）

すべての部品を組み立てて完成した金型をプレス装置に取り付けて試作します。専門の技術者は、適切な部品が製造されるまで、圧力やストロークなどのプロセスパラメータを繰り返し調整します。初品検査、寸法測定確認後、お客様へお届けいたします。

開発動向

1.超大型一体成形

自動車のサイドパネルはより大型の一体構造に向けて開発されており、より高い金型トン数 (最大 2000 トン以上) と寸法安定性が求められています。 SIKAIDA は設計と加工技術を継続的に最適化し、新エネルギー車や次世代モデルのニーズを満たす超大型一体サイドパネルプレス金型の開発を可能にします。

2. 軽量素材の適用

自動車の軽量化の進展に伴い、高張力鋼やアルミニウム合金などの新素材が広く使用されています。 SIKAIDA は、新素材の成形特性に適応するために金型構造と表面処理技術を最適化します (例: アルミニウム合金の絞りダイスには特殊なコーティングと潤滑システムが装備されています)。

3. インテリジェント製造とデジタル化

圧力センサーと温度センサーが金型に埋め込まれており、スタンピングパラメータをリアルタイムで監視し、予知保全とプロセスの最適化が可能になります。仮想デバッグ用のデジタルツイン技術と組み合わせることで、開発サイクルを20～30%短縮でき、研究開発効率が向上します。

4. 迅速な金型交換と自動化

多品種少量生産ニーズに対応するため、金型交換構造（ラピッドクランプ、自動位置決め）を採用し、自動ロボットや画像検査システムと組み合わせることで、プレス生産の高度な自動化を実現し、生産の柔軟性を向上させています。

よくある質問

Q1: 自動車の左側パネルのプレス金型には通常どのような材料が使用されますか?

A1: モールドベースには、高品質の炭素構造用鋼 (45 鋼など) または合金構造用鋼 (42CrMo など) が一般的に使用されます。作動部品 (プロファイル、刃先) には、高炭素、高クロム工具鋼 (Cr12MoV、SKD11 など) または粉末冶金鋼が使用され、高硬度 (48 ～ 52 HRC) と高い耐摩耗性が確保されています。一部のハイエンド金型では、寿命を向上させるために超硬合金または表面コーティング技術が使用されています。

Q2: 自動車の左側パネルのプレス金型の製造サイクルはどれくらいですか?

A2: 自動車の左側パネルのプレス金型の製造サイクルは、部品の複雑さ、精度要件、生産能力などの要因に応じて、通常 8 ～ 15 か月の範囲です。複雑な曲面のサイドパネル金型の開発サイクルは15か月を超える場合もありますが、単純な構造の金型は8～10か月以内に完成します。設計、加工から組み立て、デバッグに至るプロセス全体では、複数の部門間の協力が必要です。
