自動車トランクリッドインナーパネルプレス金型

SIKAIDA 自動車トランク リッド インナー パネル スタンピング ダイは、冷間圧延鋼、ステンレス鋼、アルミニウム合金、およびその他の金属シートを適格なトランクリッド インナー パネルにスタンピングするために使用される、大型で複雑かつ高精度の統合金型システムです。これは単一の金型ではなく、成形、トリミング、パンチング、フランジ加工のプロセスを 1 回の操作で完了できるマルチステーション順送または複合金型システムです。これは自動車のボディパネル成形技術のベンチマークであり、最終製品の外観、フィット感、構造的性能を直接決定します。

製品の主な機能

1. 大型化と複雑な構造

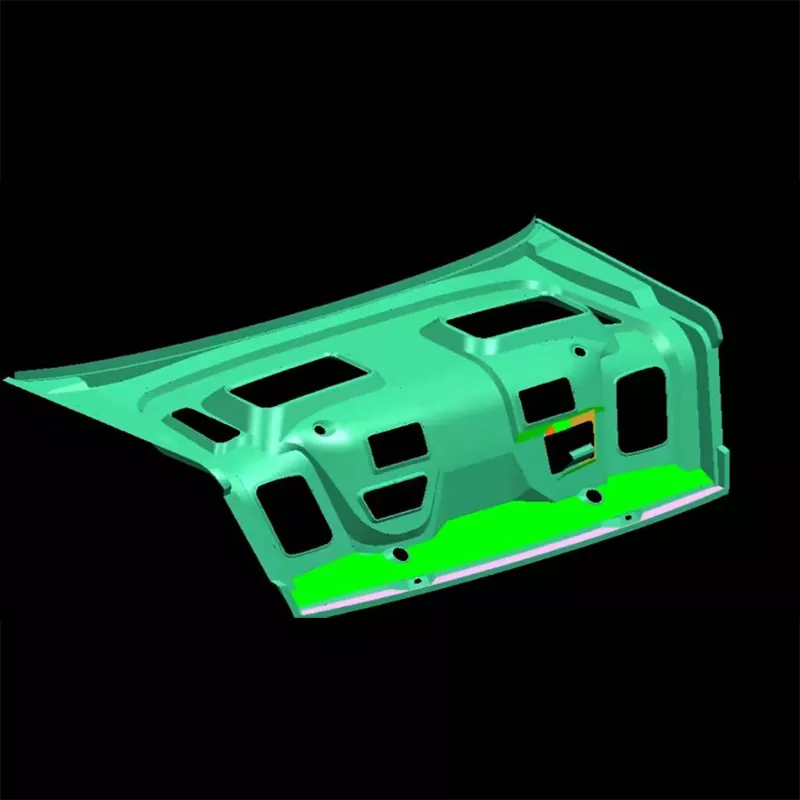

トランク リッドのインナー パネルは通常、長さが 1.2 メートルを超え、幅が 0.8 ～ 1.0 メートルで、補強リブ、取り付け穴、フランジ構造などの複雑な形状をしています。自動車用トランクリッドインナーパネルスタンピングダイは、多数の自由曲面とマルチステーション連続加工を利用して、複雑な輪郭を正確に成形します。

2. 超高精度と表面品質

外装および構造部品として、トランクのインナーパネルには傷、シワ、亀裂があってはならない。 SIKAIDA 金型は、高精度の機械加工と高度な表面処理技術によって実現された、非常に滑らかな表面、均一な応力分布、最適化された材料の流れを特徴としています。

3. 複数の材料の互換性

冷間圧延鋼、亜鉛メッキ鋼、ステンレス鋼、アルミニウム合金などのさまざまな板材に対応し、異なる材料の成形性能やスプリングバック特性に合わせて金型構造が最適化されています。特別な位置決めおよび認識システムを統合して、柔軟な生産を実現できます。

4. 複雑な成形機構と自動化

多数の負の角度やアンダーカット構造に対応するため、自動車用トランク リッド インナー パネル スタンピング金型には、完全なウェッジ、スライダー、油圧成形機構が装備されており、自動供給、正確な位置決め、安定したアンロード システムと組み合わせて、信頼性の高い無人量産を可能にします。

5. インテリジェントな監視と制御

この金型には圧力センサー、変位検出器、温度コントローラーが統合されており、成形プロセスのリアルタイム監視、パラメーターの自己最適化、品質トレーサビリティを実現し、バッチ製品の一貫性を確保します。

応用分野

SIKAIDA トランクインナーパネルプレス金型は、さまざまな乗用車および関連分野で広く使用されています。

- セダン、ハッチバック、SUV、MPV

- 新エネルギー車（純電気、プラグインハイブリッド、ハイブリッド）

- 自動車部品製造

- 自動車のアフターマーケット修理および交換市場

車両の軽量化に伴い、アルミ合金トランクインナーパネルの採用がますます普及しています。当社の金型技術は、より高度な材料およびプロセス要件に適応するためにアップグレードされ続けています。

製造工程

1. 製品解析とCAEシミュレーション

自動車用トランク リッド インナー パネル スタンピング金型は、AutoForm および Dynaform ソフトウェアを使用して成形性解析、スプリングバック予測、厚さ分布シミュレーションを行い、ひび割れ、しわ、スプリングバックなどの成形欠陥を積極的に回避します。

2. 金型設計

UG、CATIA、SolidWorks ソフトウェアを使用したフル 3D 設計。表面設計、ガイド、アンロード、位置決めシステムをカバーし、材料特性と装置パラメータを完全に一致させます。

3. 材料の選択

- 作動部品: Cr12MoV、SKD11、W6Mo5Cr4V2 (高硬度、高耐摩耗性)

- ベースボディ: 45# スチール、Q235 (高強度、高剛性)

- ガイドポストおよびブッシュ：軸受鋼、SUJ2（安定した精度）

4. 精密加工

- 荒加工: ガントリーフライス加工、ワイヤー放電加工

- 仕上げ加工：高速CNC（精度±0.01mm）、研削、研磨

- 特殊加工：放電加工（EDM）、電解研磨

- 表面処理：窒化処理、クロムメッキ、DLCコーティング

5. 組み立てとT0試作金型

各部品の組立・精度検査が完了した後、試作・一次検査を行います。安定した量産が達成されるまで、金型の修正と最適化が継続的に行われます。

開発動向

1. 軽量化と一体成型：アルミニウム合金と高張力鋼板を採用し、複数の部品を一体化し、部品点数と接続箇所を削減します。

2. 熱成形およびハイドロフォーミング技術：高強度材料に広く適用され、金型には高度な温度制御システムと高温耐性材料が装備されており、500〜900℃の成形温度を達成します。

3. スマートマニュファクチャリングとデジタル化: センサーネットワークの統合とデジタルツインテクノロジーの組み合わせ、仮想コミッショニング、予知保全、プロセスの自己最適化が実現されます。

4. 積層造形アプリケーション: 3D プリンティングは、複雑な冷却水チャネルと軽量構造の製造に使用され、金型効率を向上させ、製造サイクルを短縮します。

5. マルチマテリアル成形技術：スチール-アルミニウムおよびプラスチック-金属複合ボディ構造に適応し、マルチマテリアル成形の特別なニーズを満たします。

よくある質問

Q1: 自動車のトランクリッドインナーパネルのプレス金型には通常どのような材料が使用されますか?

A1: 金型の作動部分には、高硬度と耐摩耗性を確保するために、主に高炭素、高クロム工具鋼 (Cr12MoV、SKD11 など) と高速度鋼が使用されています。ベース部分には45鋼やQ235などの構造用鋼を使用し、強度を確保しています。ガイドピラーとブッシュには軸受鋼またはSUJ2を使用しています。金型材料の選択は、さまざまな成形材料に合わせて調整されます。たとえば、アルミニウム合金を形成する場合、材料の固着防止性と熱伝導率にさらに注意が払われることになります。

Q2: 自動車トランクリッドインナーパネルプレス金型の生産サイクルはどれくらいですか?

A2: 自動車のトランクインナーパネルのプレス金型は、設計から納品まで通常 8 ～ 15 か月かかります。具体的なサイクルは、製品の複雑さ、材料の種類、精度要件、製造会社の技術レベルによって異なります。複雑な一体成形金型や新素材を使用した金型では、開発サイクルが長くなる場合があります。

Q3: トランクインナーパネルの成形品質を確保するにはどうすればよいですか?

A3: 成形品質を確保するには、さまざまな側面からの制御が必要です。まず、潜在的な成形欠陥を予測するための予備的な CAE シミュレーション分析。第二に、金型製造の精度。通常、表面仕上げには Ra0.4 以上が必要です。第三に、圧力、ストローク、潤滑などのプロセスパラメータの最適化。第四に、先進的な監視システムを採用して、成形プロセスをリアルタイムで監視します。五つ目は、厳格な原料検査と工程の安定性管理です。

Q4: 金型の寿命はどれくらいですか?

A4: 材料とプロセスに応じて、自動車トランク リッド インナー パネル スタンピング金型の耐用年数は、通常 300,000 ～ 1,000,000 サイクルです。高品質の金型材料と適切な熱処理プロセスを使用し、適切なメンテナンスと組み合わせることで、金型の寿命を大幅に延ばすことができます。一般にアルミニウム合金成形型の寿命は鋼製成形型よりも長いです。

Q5: さまざまな材料の成形要件を満たすにはどうすればよいですか?

A5: 金型は、さまざまな材質に合わせて特別に設計する必要があります。たとえば、鋼の成形には、より大きな成形力とより優れた潤滑が必要です。アルミニウム合金を形成するには、材料の接着性と熱伝導性を考慮する必要があります。また、高張力鋼の成形には、より大きなスプリングバック補償が必要です。金型の形状、プロセスパラメータ、表面処理を調整することで、さまざまな材料の成形特性を適応させることができます。
