自動車用右側パネルプレス金型

SIKAIDAの自動車用右サイドパネルプレス金型は、右サイドパネル（アウターパネル、インナーパネル、補強リブなど）の成形ニーズに応える、複数の部品から構成される大型・高精度の金型システムです。 SIKAIDAはプロフェッショナルサプライヤーとして厳格な品質管理を行い、高品質なサイドパネル部品を安定生産し、自動車メーカーの効率的な生産をサポートしています。

製品詳細

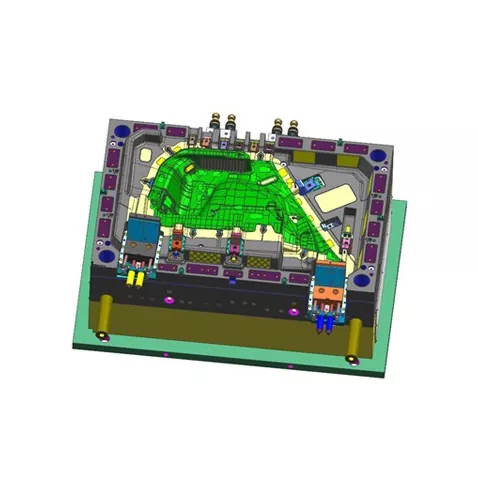

1. 大規模かつ複雑な構造

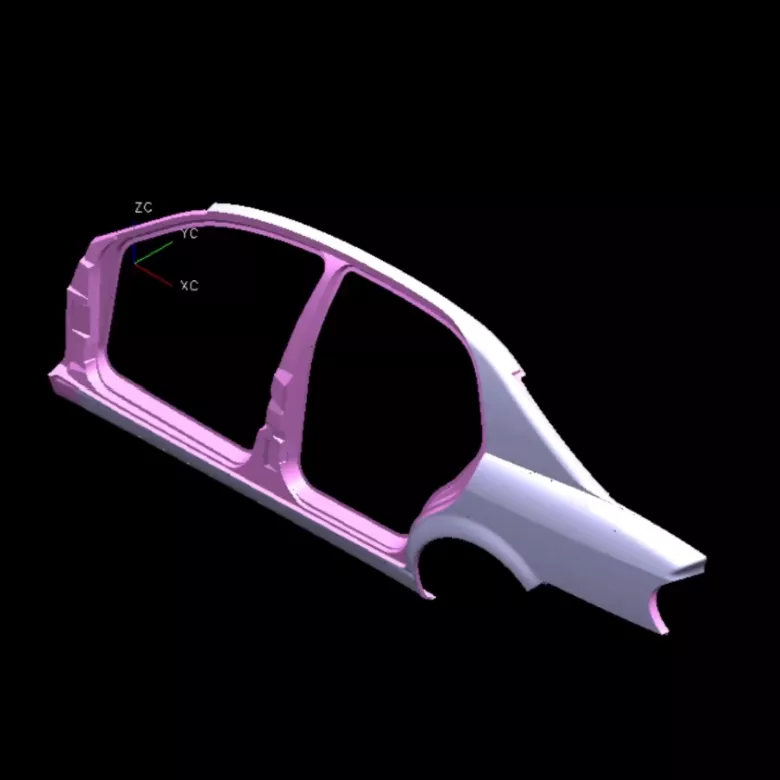

自動車用右側パネルのプレス金型は、複雑な形状をした巨大なサイズ（長さ 1.5 メートル以上、幅 0.8 メートル以上）であり、ドア ウィンドウ、バックミラーの取り付け位置、補強リブなどの主要なフィーチャーを形成できます。

2. 高精度・高品質への要求

サイドパネル外観部品用に設計された金型表面は、寸法精度±0.05mm以内、鏡面仕上げ(Ra≦0.4μm)、エッジはバリがなく滑らかな凹凸がありません。

3. 複雑な成形プロセス

深絞り、トリミングとパンチング、フランジ加工、補強リブプレス、マルチステーション連続成形などの高度なプロセスを統合し、複雑な部品の成形を効率的に完了します。

4. 精密ガイドおよび調整システム

高精度のガイドピラーとブッシュ、調整可能なプレッシャーリング、可動カムスライダー、窒素スプリング/油圧システムを装備し、プレスの精度と安定性を保証します。

5. 高度な冷却および潤滑システム

循環水冷却、自動潤滑、圧縮空気パージシステムを備えており、高速スタンピングに適しており、金型寿命の延長と安定生産を実現します。

製品の特長と用途

1. 一体成形: 一体成形により溶接が減少し、効率が向上します。

2.高効率生産：高速自動化に適応可能、サイクルタイム15～20秒。

3. 高い材料利用率: 最適化されたレイアウト、利用率 ≥85%;

4. 優れた一貫性: プレス部品は安定した品質と強力な互換性を備えています。

5. 強力な適応性: 交換可能なコンポーネントはさまざまな車両モデルに適応できるため、コストが削減されます。

製造工程の紹介

1. 製品分析とプロセス設計: 自動車用右側パネル スタンピング ダイは、CAE ソフトウェアを使用してスタンピング成形性を分析し、プロセスを最適化し、最適なスタンピング ソリューションを決定します。

2. 金型設計: UG と CATIA を使用したフル 3D 設計により、ガイドや冷却などのコア機構を改善します。

3. 材料の選択: 金型ベースには 45 鋼が使用され、作動部品には Cr12MoV などの工具鋼が使用され、摩耗しやすい部分が強化されています。

4. 精密加工工程：荒加工、仕上げ加工（CNC、ワイヤーカット）、表面処理（焼き入れ、研磨、窒化）により、金型の精度と耐摩耗性を確保します。

5. 組み立てとデバッグ 精密に組み立てた後、金型を機械でテストし、パラメータを調整し、バッチ試作により金型の安定性を確認します。

SIKAIDA 自動車右側パネルプレス金型は、自動車製造の中核となる機器です。開発サイクルは 8 ～ 15 か月で、コストが高いため、企業の強みを示す重要な指標となります。当社の中国工場はフル生産能力を備えており、相互利益のために世界の顧客に高品質の金型ソリューションを提供しながら革新を続けていきます。

よくある質問

Q1: 自動車の右側パネルのプレス金型には通常どのような材料が使用されますか?

A1: 金型ベースには標準的な炭素構造用鋼 (45 鋼など) が使用されるのが一般的ですが、作動部品には高炭素、高クロム工具鋼 (Cr12MoV、DC53 など) が使用されます。摩耗の激しい部分には超硬合金を使用するか、表面強化処理を施すことができます。

Q2: 自動車の右側パネルのプレス金型の生産サイクルはどれくらいですか?

A2: 自動車の右側パネルのプレス金型は、技術、経験、職人技の集大成です。開発サイクルは長く（通常8～15ヶ月）、コストも高い（数百万～数千万元に達する）ため、金型企業の総合力を示す重要な指標となっている。自動車産業が新エネルギー、インテリジェント化、軽量化に向けて発展するにつれて、金型に対する技術的要件は増加し続けます。
