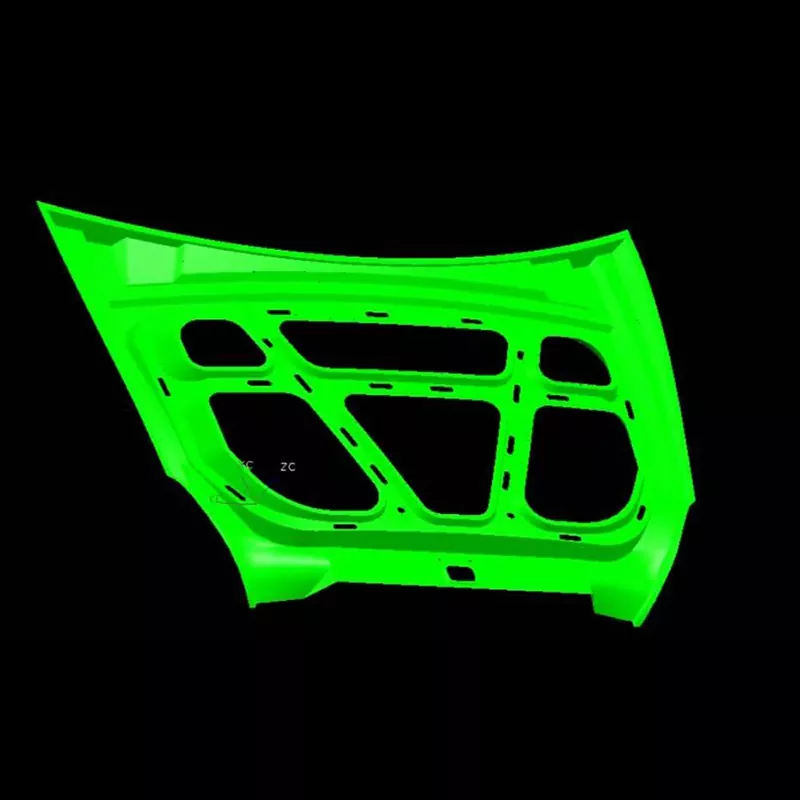

自動車用ボンネットインナーパネルプレス金型

SIKAIDA 自動車用フード インナー パネル スタンピング ダイは、フード インナー パネルの主要なフレームワークを形成するために特別に設計された大型で複雑なスタンピング システムです。単一の金型ではなく、複数の工程を含む一貫した装置で、高精度の大型ボディ部品を安定して成形します。

主な製品の特徴:

1. 大型化と複雑な構造

自動車用ボンネットインナーパネルプレス金型の標準寸法は長さ800mm以上、幅600mm以上であり、補強リブや取付穴等の加工が必要となります。上型と下型などのコアコンポーネントと、安定した正確なスタンピングを実現するための精密ガイド、位置決め、アンロードシステムが含まれています。

2. 超高精度・高品質

プレス加工品の寸法公差は±0.1mm以内に管理されており、割れ、シワ、キズなどの欠陥がありません。金型自体は、関連する外観部品の品質基準に合わせて、厳格な製造、ガイド精度、圧力分布管理を受けています。

3. 高度な一体成形プロセス

深絞りや成形などの複数のプロセスを統合することで、材料の流れとスプリングバック補正を正確に制御して一度の成形を実現します。 CAEシミュレーションを使用して問題を予測し、安定した信頼性の高いスタンピングを保証します。

4. 耐久性の高い金型システム

自動車用ボンネットインナーパネルのプレス金型は重量が数十トンあり、2000トンを超える大規模な加圧設備が必要となります。高精度のガイドピラーやガイドスリーブなどを装備し、長期・高強度の量産に適しています。

5.高品質な表面処理

金型表面は鏡面研磨（Ra≦0.4μm）されています。表面硬度とコーティングパラメータはさまざまな材質に合わせて最適化されており、耐摩耗性と安定した表面品質を保証します。

製造工程

1. 製品分析とプロセス設計

自動車用フードインナーパネルスタンピングダイは、AutoForm や Dynaform などの CAE ソフトウェアを使用して、スタンピング成形性を分析し、欠陥を予測し、プロセスを最適化し、合理的なスタンピングパラメーターを決定して、製造の基礎を築きます。

2. 金型設計

UG と CATIA を使用してフル 3D 設計を実行し、各コンポーネントの構造を改良し、金型の強度、剛性、精度が生産要件を確実に満たすようにします。

3. 材料の選択

自動車用フードインナーパネルのプレス金型本体は45鋼と42CrMoで作られており、プロファイルと主要部品にはCr12MoV（熱処理後HRC48〜52）などの工具鋼が使用されています。ガイドピラーとブッシュには耐摩耗鋼を使用しています。

5. 精密加工

荒加工と高速CNC精密加工（面精度±0.01mm）に、ワイヤーカット、放電加工などの特殊加工、熱処理、表面処理を組み合わせることで、基準を満たす金型性能を確保します。

6. 組み立てとT0試作

組み立て後、金型はプレスでテストされます。すべての製品指標が基準を満たすまで、パラメータが繰り返し調整され、サンプルが検査され、金型が修正および最適化されます。

製品の用途

SIKAIDAの自動車用ボンネットインナーパネルプレス金型は、乗用車や商用車のボンネットインナーパネルの製造に広く使用されており、複雑な曲面部品を効率よく成形し、自動車メーカーのボディ生産ラインの効率的かつ安定した稼動をサポートしています。

開発傾向:

1.超大型一体成形

 一体化されたフードインナーパネルへの傾向により、金型のトン数とサイズの要件が増加しています。 2000 トン以上の能力を持つプレスが広く使用されると、設計と製造の複雑さが増大します。

2. 軽量素材の適応

高強度鋼およびアルミニウム合金の用途の拡大には、金型設計パラメータの調整が必要となり、製造技術に新たな課題が生じています。

3. インテリジェント製造とデジタル化

CAE シミュレーション、CNC 工作機械、デジタル ツイン テクノロジーを活用して、金型のライフサイクル全体のデジタル管理を実現し、精度と効率を向上させます。

4. 迅速な金型交換と自動生産

金型の迅速な位置決めとロック機能を最適化し、自動生産ラインと統合して多品種少量生産のニーズに応えます。

SIKAIDA自動車用ボンネットインナーパネルプレス金型は、多分野の技術を融合した先進レベルのプレス金型です。開発サイクルは 8 ～ 15 か月で、コストが高いため、企業体力の重要なベンチマークとなります。自動車産業の軽量化、インテリジェント化に合わせて進化を続け、世界の自動車産業の質の高い発展をサポートしていきます。
