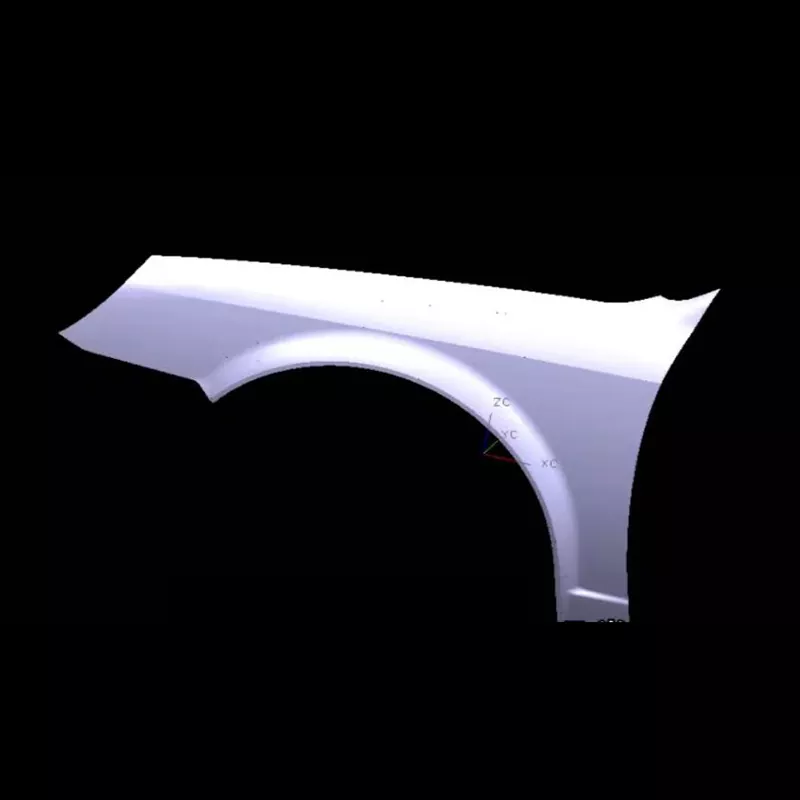

自動車用左フェンダースタンピング金型

SIKAIDAの自動車用左フェンダープレス金型は、複雑な曲面やエッジバンディングの形成が必要な左フェンダーパネルのプレスに使用される大型で高精度の金型です。中国の大手自動車スタンピング金型メーカーとして、SIKAIDA は広範な研究開発と製造経験、最先端の製品技術を有し、信頼性の高い金型ソリューションを世界の自動車メーカーに提供しています。

製品詳細

1. 大きく複雑な構造

この自動車用左フェンダースタンピング金型はサイズが大きく（長さ 800 mm 以上、幅 500 mm 以上）、表面が複雑で、さまざまな曲面やエッジバンディングの成形が必要で、非常に高い精度が要求されます。 SIKAIDAは高度な設計と加工技術により、様々な車種のスタイリングニーズに完璧に対応します。

2. 高精度、高光沢の要求

左フェンダーは表面が露出しているため、表面に欠陥があってはなりません。したがって、金型の表面粗さは Ra0.4 以下でなければなりません。 SIKAIDA は、金型の精度とプレス部品の外観品質を確保するために、生産の各段階を厳密に管理します。

3. 複雑な成形プロセス

自動車用左フェンダースタンピング金型は、絞り、トリミング、パンチングなどの複数のプロセスを統合し、一段階絞りおよびハイドロフォーミングプロセスと互換性があります。 SIKAIDA はプロセス レイアウトを最適化し、コストを効果的に削減し、効率を向上させます。

4. 複合成形システム

左フェンダーのネガティブアングルとアンダーカット構造の場合、金型にはスライダーやウェッジなどの複雑な機構が装備されており、合理的なドロービードやベントシステムと組み合わせて成形欠陥を回避し、歩留まりを向上させます。

5. 精密ガイドおよび位置決めシステム

高精度のガイド コンポーネントにより上型と下型の正確な位置合わせが保証され、高度な位置決めデバイスにより板金の正確な位置決めが保証され、スタンピング精度と金型の寿命が向上します。

製品の特長と用途

この自動車用左フェンダースタンピング金型は、さまざまな自動車用左フェンダーの製造に適しており、空気力学的に流線型の形状を作り出します。鋼材やアルミ合金など様々な材質に対応可能です。プロのサプライヤーとして、SIKAIDA はさまざまな車両モデルのニーズを満たすカスタマイズされたサービスを提供します。

製造工程の紹介

1. 製品解析とCAEシミュレーション

AutoForm などのソフトウェアを使用して CAE シミュレーションを実行し、ひび割れやしわなどの欠陥を予測および解決し、金型の設計と製造の品質を保証します。

2. 金型設計

フル 3D 設計は、UG および CATIA ソフトウェアを使用して実行され、コンポーネントの詳細を調整し、合理的な金型構造と信頼性の高い動作を保証します。

3. 材料の選択

自動車用左フェンダースタンピング金型ベースは45鋼や42CrMoなどの高品質鋼材で作られ、作動部品にはCr12MoVなどの特殊鋼材が使用されており、高硬度と高耐摩耗性を確保しており、長期の高強度スタンピングに適しています。

4. 精密加工

荒加工、高速 CNC 仕上げ、ワイヤー切断、精密研磨などの特殊な機械加工プロセスと、焼入れおよび焼き戻し (硬度 HRC48 ～ 52) を組み合わせることで、精度と表面粗さの要件を満たします。

5. 組み立てとデバッグ（T0試作）

組み立て後、金型は機械でテストされます。プロセスパラメータが繰り返し調整され、金型が最適化されて、プレス加工された部品が確実に認定され、金型を直接大量生産できるようになります。

開発傾向:

1. 超軽量一体成型

左フェンダーは、より大きなサイズと統合されたデザインに向けて開発されています。 SIKAIDA は、熱間成形などの高度なプロセスを使用して、高強度と軽量の要件に適した金型を開発します。

2. インテリジェント化とデジタル化

センサーはリアルタイム監視のために自動車の左フェンダースタンピングダイに埋め込まれています。デジタルツイン技術と組み合わせることで仮想デバッグを実現し、開発サイクルの短縮と試作成形の成功率の向上を実現します。

3. 多素材複合成形

アルミニウム合金や炭素繊維などの新素材に適応し、それに対応した複合成形プロセスや金型を開発し、多様な市場の需要に応えます。

4. 積層造形アプリケーション

3D プリンティング技術を利用して複雑な金型コンポーネントを製造すると、金型の性能が向上し、製造サイクルが短縮され、複雑な構造を製造する利点が強調されます。

SIKAIDAの自動車用左フェンダースタンピング金型は、自動車ボディパネル金型の代表的な例です。 8～15か月という開発サイクルと高額なコストが同社の強みを浮き彫りにしている。中国の専門メーカーおよびサプライヤーとして、SIKAIDA は業界のトレンドを常に把握し、製品を継続的に最適化し、高品質の金型ソリューションを世界中の顧客に提供していきます。

よくある質問

Q1: 自動車の左フェンダーのプレス金型には通常どのような材料が使用されますか?

A1: モールドベースには、高品質の炭素構造用鋼 (45 鋼など) または合金構造用鋼 (42CrMo など) が一般的に使用されます。作動部品 (プロファイル、刃先) には、高炭素、高クロム工具鋼 (Cr12MoV、SKD11 など) または粉末冶金鋼 (CPM-D2 など) が使用され、高硬度、高耐摩耗性、良好な靭性が確保されています。

Q2: 自動車用左フェンダープレス金型の製造サイクルはどれくらいですか?

A2: 自動車の左フェンダー用プレス金型は開発サイクルが長く（通常8～15ヶ月）、コストも高い（数百万～数千万元に達する）ため、金型メーカーの総合力を測る重要なベンチマークとなっています。自動車が知能化、電動化、軽量化に向けて発展するにつれて、金型に対する技術的要件は増加し続けます。
